易于制作的计数频率计

　　本频率计是采用对输入脉冲进行计数的方式实现测频的，测量范围为1Hz~10MHz分三挡。由于采用石英晶体作频率源，故计数闸门时间精确，显示精度高。其成本低，易于制作，不用调试。还可单独作为加法计数器使用。
　　

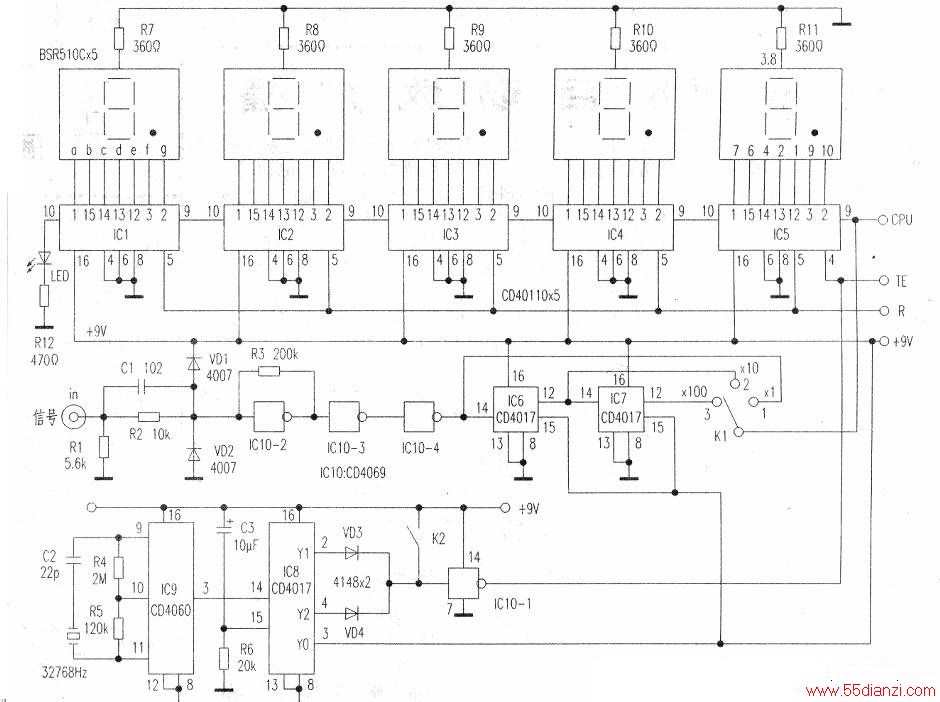

　　电路如图所示。电路中采用了十块集成电路，IC1—IC5为CD40110十进制加、减法计数/寄存/译码/驱动四合一集成电路，其余均为常用的数字电路。数码管采用了5只共阴数码管BSR510C。
　　
　　电源部分用220V/12V变压器输出12V电压经全波整流、滤波，再经7809稳压获得9V电压（图中未画出）。
　　
　　IC9构成时钟电路。C2、32768Hz晶体、R4、R5与IC9内部电路共同组成振荡电路，产生32768Hz脉冲经IC9内部14级二分频后由③脚输出2Hz脉冲送至IC8的14脚。C3、R6为IC8的开机复位电路，因为输入脉冲为2Hz，所以IC8输出端Y0—Y9依次产生0.5s的高电平。
　　
　　第一个脉冲使IC8⑧脚为高电平，将ICl~IC5和IC6、IC7同时清零复位，此时数码管显示为零。第一、第二个脉冲被VD3、VD4合并展宽为}s宽的标准脉冲，经IC10-1反相后变为低电平控制计数闸门，即控制IC5的④脚TE端，闸门打开，计数器开始计数。当第三个脉冲到来时，IC5④脚变为高电平，计数停止，并显示测量值，一直持续到第十个脉冲，故读数周期为3.5s。当第十一个脉冲到来时，计数器又被清零，开始下一次的测量，如此周而复始地循环。
　　
　　由于闸门时间为1s，故1s内计数到的脉冲数即为被测频率。R1、R2、C1、VD1、VD2组成输入电路。VD1、VD2用于对输入脉冲限幅，IC10-2与R3组成放大电路，IC10-3、IC10-4对输入信号进行整形，使其成为近似方波的信号，然后一路送给K1的“1”端，一路送给IC6。经IC610分频后一路送给K1的“2”端，一路送给IC7，再经IC710分频后送给K1的“3”端。K1为三挡倍率选择开关，被测信号经Kl送至IC5的⑨脚CPU端进行计数，然后由数码管显示计数值（频率）。
　　
　　显然，当K1置1、2、3位时，测量范围分别是1Hz—100kHz、10Hz~1MHz、100Hz~10MHz。IC1的⑩脚为溢出端，当产生溢出时，LED点亮，这时应更换K1的挡位，以扩大量程。读数乘以K1的倍率就是实际频率。
　　
　　当单独作计数器使用时，只要待系统自动清零后，合上开关K2，即可进行加法计数最大计数值为99999。
