在维修电磁炉中经常因测量电路而造成烧IGBT功率管，有必要制作防烧IGBT管的小工具。首先制作1 ：1的隔离电源然后再制作模拟线盘假负载工具。

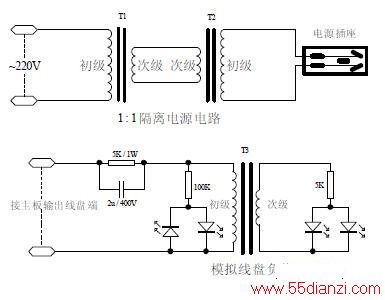

电路中变压器T1、T2、T3均可用30W左右12V电源变压器，2u电容用报废电磁炉中的即可，二极管用普通发光管。
检修时，用模拟假负载接于主板输出线盘端，代替线盘。接通电源倘若电路没有故障的话，待机状态下四只发光管 是不亮的，按下开机键后四只发光管是按一定频率（各机型不同，频率不同,试探信号频率）闪亮;如果发光管常亮或不亮，都说明电路有故障。未排除故障之前千万不要直接接通市电，否则将损坏IGBT管和桥堆保险丝等扩大故障范围。当你熟练后可根据发光管闪亮的亮度和频率来判断电路的工作状态。
