高灵敏的高频信号检测仪

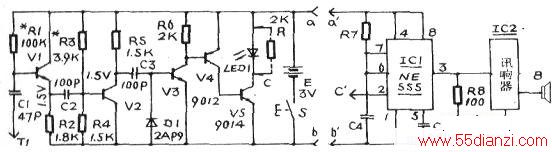

　　电路如下图所示。图中Vl为缓冲放大器，防止“检测仪”接人引起被检电路工作状态的变化。被测信号由探头T1捡拾，通过耦合电容C1加至V1的基极；从V1射极输出的信号再经V2放大进入检波器。检波器由C3、D1和V3的发射结构成倍压检波，V3。V5是复合式直流放大器。平时，由于V3是零偏电路，它不导通，集电极呈高电位，所以V1、V5均截止，LED1不发光。说明被检测点的高频信号为零。当被测点有高频信号存在时，在V3的be结便出现与高频信号幅值成正比例的直流信号，使V3导通，进而使V4、v5也导通，LED1得电而发光。说明被测点有高频信号存在。LED1发光的强弱，表征被测信号幅值的大小。如果将LED1去掉，并用R(2kΩ)取代，同时将图1(b)所示电略的a’b’、c’三点分别与(a)图的a、b、c点对接，此时便组成了一台“声光报信高频信号检测仪”。当被测量点有高频信号存在时，LED2将被燃亮同时B发声。
　　
　　元件选择：VI一V3选用2SC535(或3DG80)，V5选用9014，V4为9012，B均应在80以上。D1选用2AP8(或2AP9)，LED1用2EF105(φ5、塑封、红色)。IC1为时基电路NE555，接成单稳电路式。暂态时间Td自定(Td=1.1R7．CA)。IC2可选用成品音乐集成电路（外接025W8Ω2.5”扬声器B）或自带音源的FMQ系列蜂鸣器。LED2同LED1。电容选用高频CC系列瓷片电容；电阻均选用0.125。0.25W金属膜电阻。
　　
　　安装调试：印制板自行制作，元件脚应剪短，以免引线电感和分布电容影响整机灵敏度。调试也十分简单，调节R1使射极对地电压为E/2；调R3使V2集电极为1.5V(E/2)。调试完成后，用手触及探头T1，LED1应能燃亮。
　　
　　另外，如果将图1所示的“高频信号检测仪”输入缓冲级Vl改成右图所示的形式，C1～C3均换成4.7μ/lOV电解电容，NPN管换为9014，PNP管换成9012，其它各部分均保持图l原形，这样便组成了一部“低频信号检测仪”。使用该检测仪可以判断电视场、行和伴音低频信号的有无。
