自制高灵敏金属探测器

自制高灵敏金属探测器

点击数:7548 次   录入时间:03-04 11:33:32   整理:http://www.55dianzi.com   仪表-仪器

  这款金属探测器,由于采用了石英晶体振荡器和差频信号倍频器,使得电路的稳定性好,探测灵敏度极高,该电路虽然用了五块IC,但成本却很低(30元左右),其使用效果不亚于几千元的进口产品。本机可广泛用于考古、军事等一些微小金属物或距离远、埋深大的金属物探测。

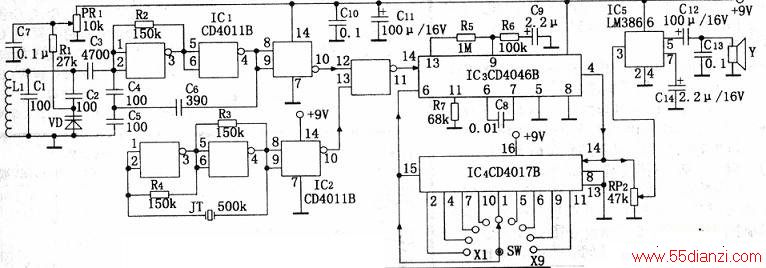

  电路设计原理:参见原理下图。由IC1、CD4011B和Ll及有关元件构成感应振荡器,RP1为频率微调电位器。由IC1的三个与非门构成感应振荡电路,由IC2的三个与非门和晶体构成本机振荡器,本振信号与感应信号在IC1的一个与非门中差频,从IC1的⑧脚输出差频信号。由于差频频率低,尤其是微小金属物感应的频率变化微小,若直接收听差频信号,则入耳很难反映。因此将差频信号经过倍频,就可以满足入耳分辨频率变化的要求。由于IC3 CD4046B锁相环电路和IC4 CD4017B十进制分配电路构成多级可调倍频电路,调整范围为l—9倍共9挡,根据实际情况选择。差频信号从CD4046的14脚输入,从④脚输出倍频信号,经过音量电位器RP2,送至IC5(LM386)放大输出至扬声器或耳机放出声音。

金属探测器



  制作要点:L1用0.45mm的漆包线,绕成直径60cm的线圈,匝数为30圈,电感量约1. 2mH。JT可选彩电用400-500kHz的晶体,VD为MV2105,C1~C6可选云母或黑色点瓷片电容即可达到要求。首先调整Cl、RP1使IC1⑩脚输出频率与IC2⑩脚频率相同,这时IC1(11)脚应无频率输出,在耳机中也无音频声。倍频挡位可选1x9转换开关。倍频倍数选择,一般金属物越小、深度越大,则倍数选高一些,反之,金属物体大,近距离,倍数应选低一些。

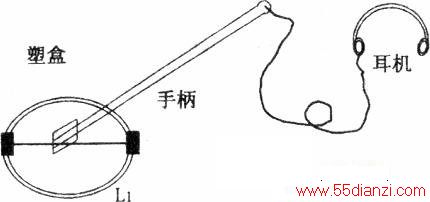

  为避免外界干扰应选耳机效果较好。电路可安装于塑盒内,耳机插座装手柄上,整体外形图见下图。

7589
