3．频率测量

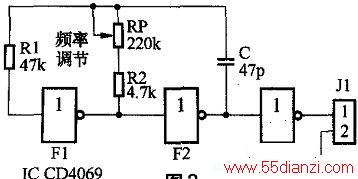

用下载线把配套程序的目标文件写入实验板上的ATmega8，接通实验板的电源，把一个输入幅度约5V的脉冲信号送到J 2接口，就可以在LCDl602液晶显示器显示出频率值。如果没有信号源，可以自己按下图用非门制作一个信号发生器供测试用。

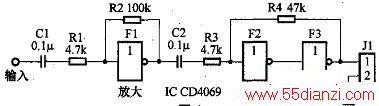

在实际使用中由于被测信号往往幅度较小而且波形不规则，这时候必须加一个输入信号处理电路，其作用主要是对信号进行放大和整形。下图提供了一种用非门制作的电路。上图和下图两个电路可以用一个六非门电路CD4069做在一起，使用5V电源． 需要说明的是由于实验板上的ATmega8使用内部RC振荡器作时钟源，因此这个数字频率计的精度较低如果要提高测量精度必须使用外部晶振作时钟源。
