电子秤因称量准确、读数直观、使用方便而深受人们的欢迎。
用单片机技术制作的智能电子秤电路板组件与称重传感器配合即可进行物体的称量。现将本款称重传感器的技术参数及智能电子秤电路板组件介绍如下。

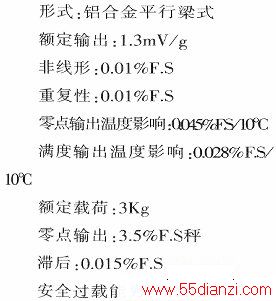

一、称重传感器技术参数
从以上参数可以看出，这是一款性能优良的称重传感器，其称重范围是0～3Kg。
二、电路原理
下图电路中，传感器放大电路选用了CMOS四运放LMC660AIM，具有极低的输入偏置电流(典型值为2fA)和高达126dB的电压增益、单电源供电，很适合作为称重传感器的放大电路。本电路只使用了四运放中的一只即IC1A，其他三只运放为防止干扰将其接成电压跟随器形式，并将其同相输入端接地。

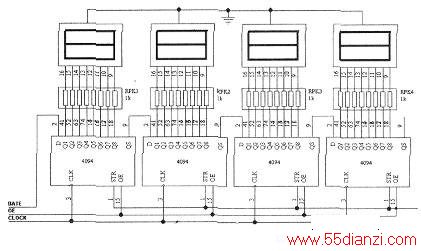

显示模块也可由常用的数字电路CD4094构成，电路如下图所示。
IC1A接成差动输入形式对称重传感器桥路输出的信号进行放大，R2为运放的反馈电阻、决定着该级放大器的电压增益。Cl、C2、C3、C4均为滤波电容，Cl、C2可以滤除传感器输出信号中的高频干扰，C3、C4滤除传感器供电电源中的干扰。本电路中A/D转换部分由于对速度要求不高，同时为降低成本，选用了压频转换集成电路LM331，它具有外围电路简单，线形度好的优点。在0-5V输入时其输出对应频率为0-l0kHz。单片机的TO口在计数器模式下以1秒为时间段计数LM331的输出脉冲，计数结果便为该次A/D转换的值。单片机选用ATMEL公司的89C2051，其内部程序空间为2K能满足智能电子称的编程要求。显示部分采用了四位串行显示模块，它由专用的集成电路推动四位数码管，有三个输入接口，即CLOCK-时钟信号．DATE-数据信号，ON/OFF-显示禁止信号。数据在时钟上升沿送人显示缓存，显示禁止信号高电平有效。
三、智能电子秤的技术参数和功能：
1．称量范围：0-3000g·显示精度：lg最大称量误差：±3g
2．零点自动校准功能：电子秤在长期使用后如发现有零点偏移现象，按“置零”键，程序自动完成零点校准运算并将新零点存人EEPROM中，同时数码管显示“----”、表示校准过程完成。
3．斜率自动校准功能：电子秤长期使用后发现称量不准时，将一标准重量为2500g的物体放入托盘中，按“校准”键，程序自动完成斜率的校准运算并将新斜率存人EEPROM中，同时数码管显示“----”，表示校准过程完成4．按键开关机功能：正常称量状态下按动“开关”键一秒后，电子秤进入关机状态（关掉耗电较大的数码管显示部分，对电池供电较为实用）。关机状态下，按动“开关”键一秒后，电子秤即可进入正常称量状态。
四、称重传感器的安装：
安装方式如下图所示。称重传感器的一端用两只螺栓安装在外壳的上壁，中间要用垫片将传感器与外壳隔开1-2mm距离。
称重传感器的另一端与托盘也用螺栓连接，但注意不能与外壳发生擦碰。由于电子秤的外壳要承受托盘和称量物体的重量，所以应有一定的机械强度，最好用1.5mm的铁板弯制。
