闪光式电子检流计的制作

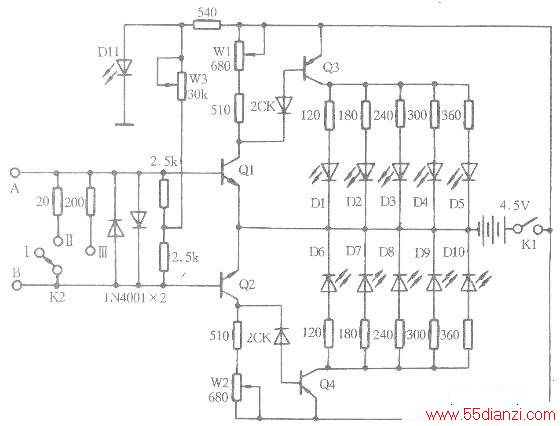

　　电子检流计电路如下图所示。A、B为待测电流输入端。晶体管Ql、Q3与Q2、Q4分别组成两侧的共发射极直耦式直流放大器，发光二极管Dl-D5和D6-Dl0作为两个方向电流的显示元器件。
　　
　　当被测电流从输入端A流向B时，晶体管Q2基极电位降低，工作电流下降，继而Q4随之截止，发光二极管D6-Dl0无工作电流都不发光。而这时Ql基极电位升高，使Ql、Q3处于放大状态，有足够的电流流过Q3的集电极，发光二极管Dl-D5导电发光显示。发光二管极的亮度和发光的个数与输入端流入的电流近似成比例。即输入电流小时，发光二极管发光的个数少且亮度也小；输入电流大时，显示发光的二极管的个数多且亮度大。输入电流从小到大变化时，发光次序为Dl，D2-D5，而且亮度对应地由小变大；输入电流从大到小变化时，发光二极管的亮度相应变暗直到熄灭，次序为D5，D4-Dl，比较生动、直观。
　　
　　当输入电流从B流向A时，晶体管Ql、Q3的工作电流下降，发光二极管Dl-D5不发光，而Q3、Q4处于放大状态，发光二极管D6-Dl0发光显示．其过程与前述过程相同。
　　
　　通过Ql、Q3、Dl-D5与Q2、Q4、D6-Dl0这两侧对应地工作，鲜明地显示出被测电流的大小和方向。
　　
　　为满足演示实验需要，还设置了．三个量程档位可供选择，并有二极管过载保护。

　　
　　制作方法
　　
　　元件选择
　　
　　晶体管Ql与Q2，Q3与Q4要求分别配对，即配对管的β值基本相同。Ql，Q2选NPN型小功率硅管3DG或3DK型，β在70-100之间；Q3、Q4要求I CM>
　　
　　50mA，PCM≥200mW，β在50-100之间的PNP型硅管如3CG23，3CK3等。发光二极管取市售φ5mm的圆形普通（红色）发光二极管，其余元件规格如图l中所注。
　　
　　安装与调试
　　

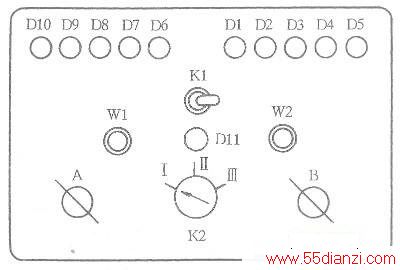

　　按电路原理图将元件焊接在电路板上，装入约20x15x8cm大小的木盒内。Kl、K2、输入端接线柱A、B以及Wl、W2、D1～Dll均露出木盒面板，面板布局如下图所示。

　　
　　先将Wl、W2、W3向左旋到底（为最大阻值位置），接通Kl，调整W3使Dl和D6刚发光即可。使用时再调整Wl可使Dl恰好熄灭，调整W2可使D6恰好熄灭，这称为初始调零，以减弱电池电压变化对检流计的影响。使用中也可以微调Wl、W2，十分方便。
