课输出200mA电流的1.5V变20V高效升压器制作

课输出200mA电流的1.5V变20V高效升压器制作

点击数:7900 次   录入时间:03-04 11:55:02   整理:http://www.55dianzi.com   仪表-仪器

    本文介绍一种升压器,它可将1.5V直流电压升为20V随流电压,片可输出200mA的电流。该升压器效率高,电路简单,制作容易。将该升压器装在数字万用表以及lok挡指针万用表代替叠层电池,效果都很好。此外,若将电路输出端的稳压二极管拆除,接上一只发光二极管,还可根据发光二极管的亮度测干电池,计算器电池的电压及容量。

    电路原理

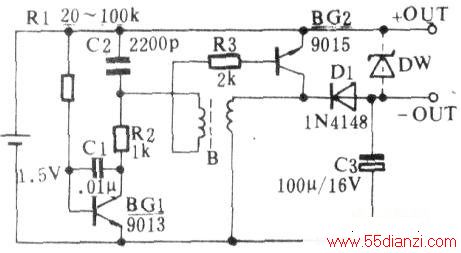

 升压器电路

  该升压器电路如上图所示。BG1、Rl、R2、c1、C2等组成振荡器。B、BG2、D1、C3负责升压、整流。稳压管DW两端输出所需的升压电难。

    本电路在不接负载的情况下也消耗电流。电阻R3主要起减小电流消耗的作用,如将其省去不用,可直接将BG2的基极接至B。

    元器件选择与制作

    BG1选用3DG6、9013均可,其β值应在80~100之间。BG2选用9012、9015,其β值应在80~100之间.以适应其耐限及电流输出的需要。B用φ0.1一0.2mm的漆包线绕制,初级用50cm长,次级用lOOcm长,同方向绕制在废弃的圆珠笔芯上即可,无需磁芯。如加磁芯或在任何一种中频变压器上改制,可使电流提升2-5mA。DW可视负载所需电压配置。

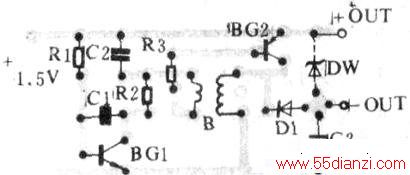

升压电路印制板

    该升压电路印制板如上图所示。电路安装无误后,般不需调试。如加电后,电路无电压输m或电压低,只要将输出端两头对调一下即可。输出电压正常后再加接稳压管DW。

    输出电流受BG1、2的型号和p值的影响。BG1、2换用大功率管可使输出电流增大。若需500mA的输出电流,电源可采用两节f电池,但由于受B的控制,输出电压不会升高,而输出电流可以增加一倍以上。
