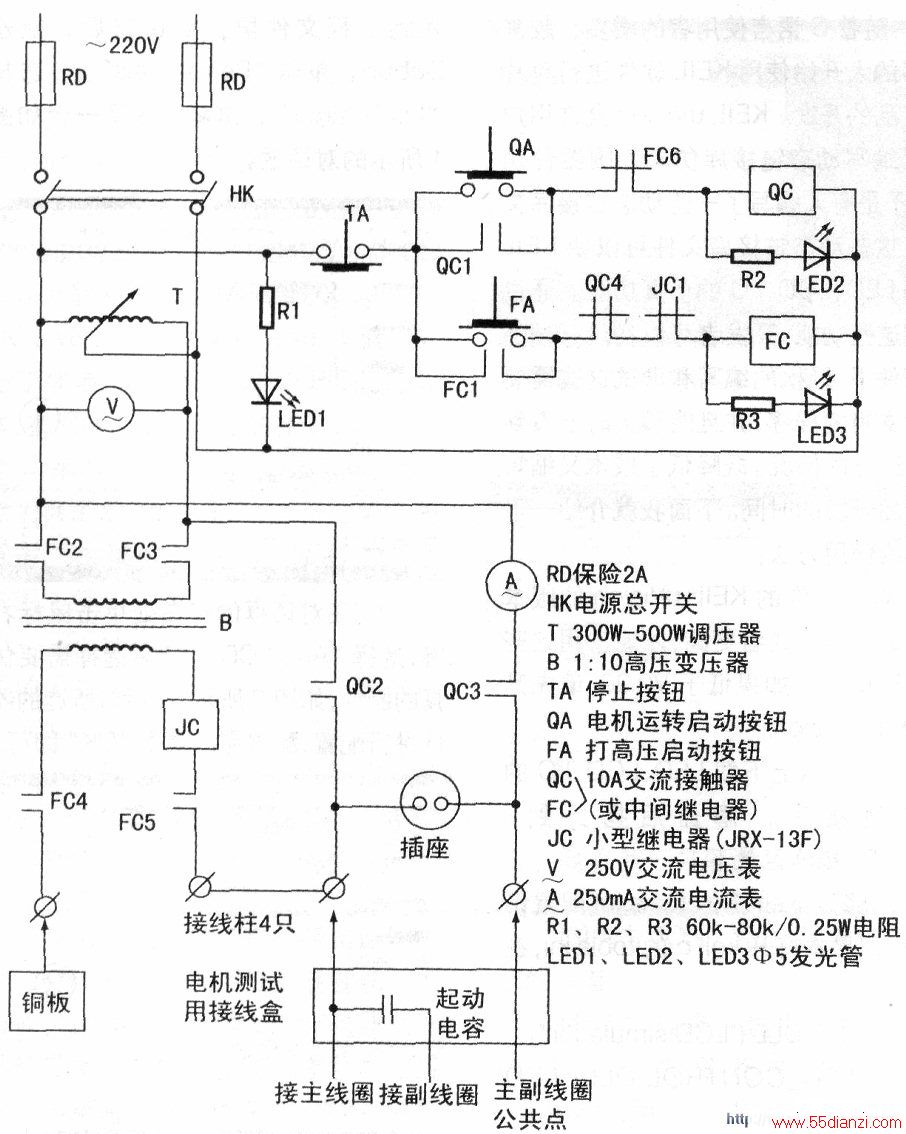

该电机测试仪，材料广泛易购，两只交流接触器，可用中间继电器代用．JQX-10F、JTX-，JQX13F，也可代用，只要触点组数满足要求（或减少一组不影响使用的触点）．触点电流大于电机工作电流即可。其它线圈电压的继电器也可代用，但要加适合该电压的变压器。高压变压器，市场上有成品变压器可购，功率大，价格也大，也可自己动手自制，铁芯用BK50-100，初级用φ0.21-0.25mm的漆包线，次级用φ0.08-0.12mm的漆包线，按初、次级1：10的变压比绕制，每伏圈数根据铁芯截面计算。因电压高，绕制时要注意初、次级、铁芯之间的绝缘，要浸漆烘干。自制的变压器，要实际测试变压比，如初级进口50V，次级应有500V的指示，为防误差过大，可在初级215～218V处，抽一个线头，供调整用。高压回路上JC继电器，最好用电流继电器，灵敏度高的小型继电器也可代用，如JRX～13F．电压范围宽，可选择使用。在选用继电器时，如触点组数不足，FC4、FC5可不用，不影响使用，只是少一道隔离。电机测试用的接线盒，进线接F3、F4．也可用插头，插入插座。Sl、S2供单独测试高压用。
电机测试仪的使用：接上电源，合上开关HK，QA、FA具备起动电源，按QA，QC吸合，LED2亮，QC2、QC3吸合，S3，S4或插座有调压器T调整的220V电压，接上电机，就可测试运转，A指示电机的工作电流，供观察电流大小和运转情况，听噪声大小，如配上功率表，可指示电机功率。按TA停止钮，QC失电，LED2灭，电机停转。此时，调节调压器T，要求到高压的10值，如180伏则高压变压器通电后，次级有1800伏的高压输出。按FA钮，FC吸合，LED3亮．FC2、FC3、FC4、FC5闭合，有高压输送到电机铁芯和线圈上（电机放在接上S1的铜板上），如电机绝缘不好而漏电时，JC会吸合，断开JC1的常闭触点，FC失电．LED3灭，表示电机达不到绝缘要求。这样测试电机运转和打高压，不到10秒，就能完成一只电机的测试，大大提高功效。
维修：
(1)按启动钮QA或FA．接触器或中间继电器不吸合，查控制回路的触点和接线是否分离。如手按住时吸合，放开时跳开，则是对应的自保常开触点开路或线脱开。
(2)接触器或中间继电器吸合时发出噪声且抖动，则是电源电压低，或是接触器、中间继电器吸合面上有脏物，可拆开清除，砂平，最好上一点缝纫机油，有助防锈和接触好，如无效果，应换接触器或中间继电器。
(3)测试电机绝缘时，发现常打断电机的漆包线，一般是由于串联于高压回路上的JC触点咬住粘连跳不开，或JC不灵敏，可换灵敏度高的继电器一试。
(4)FC吸合而无高压输出，短路Sl、S2时，FC不泄放，查FC2、FC4、FC5的吸合是否好（电阻小），B的初、次级线圈和JC线圈是否开路，连线是否脱开。
电机测试仪长时间工作，内部温度较高时，应休息散热，可用风扇降温后再工作。
