如今越来越多的有电脑的家庭已开始上网，并且有的家庭还用两台电脑联网进行上网。许多公司有多台电脑联起来组成了一个局域网。随之而来的网络维护工作增多，本网络测试器是网络维护中经常用到的工具之一。

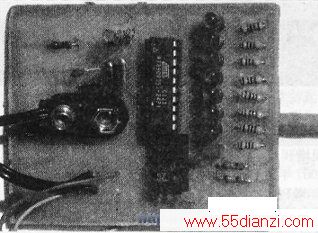

本文介绍的是一种采用AT89C2O5l单片机芯片制作的网络线路测试器，笔者在万用板上搭的电路实物如下图所示。该电路可手动或自动测试网线是否有故障，加相应的插座还可以对电话线、同轴电缆和USB接线进行测试。该测试器具有电路简单、制作容易、使用灵活等特点，适合个人自制。如对该电路和程序稍做改进还可转变成其他用途的测试仪器。该控制程序和硬件已通过实际调试并且工作正常。
一、网线的接线方式和要求
计算机网络是用光缆、同轴电缆或双绞线进行数据传递的。在一般的网络中大量使用双绞线进行通信。它的特点是价格低廉、通用性好、维护方便。双绞网线是使用8根不同颜色的导线分4对双绞而成，这样的结构可以最大程度地减少电磁辐射。既降低对周围电器设备的干扰，也可防止周围电器设备对网线的干扰。
我们通常使用的五类双绞网线中的导线为直径0.5mm左右的铜线，在运输和放置过程中容易断线。同时压接在双绞线两端的RJ45水晶头由于压按方法、接线方式和使用工具或水晶头质量等问题，都可能造成网线的断路、接触不良或接线错误，从而降低网络的速度或根本不能进行通信，因此网线的接触电阻和正确的接线顺序是保证网络正常通信的关键。常用的网线连接方式有两种。
1.正线(标准568B线)：又称直通线。两端的线序一样，水晶头的金属面上，从左到右分别是白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。
2.反线(标准568A线)：又称交叉线。两端的线序不一样，一踹为正常的线序，即水晶头的金属面朝上，从左到右分别是白橙、'橙、白绿、蓝、白蓝、绿、白棕、棕。另一踹为水晶头的金属面朝上，从左到右分别是白绿、绿、白棕、蓝、白蓝、橙、白棕、棕。
二、电路原理

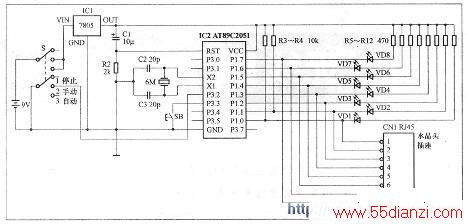

网线测试仪电路分发送电路和显示电路，下图为发送电路。AT89C2O5l单片机为该电路的控制核心，当控制开关S打到第2挡时，电路接通，测试器处于手动状态，C1和R2组成了上电复位电路，使电路复位。P3.2被定义为INO中断低电平有效。此时VDI点亮。每按一次SB后VD1-VD7向上进一位。连续按住SB时VD1-VD7自动向上进一位循环往复。S在第3挡时测试器处于自动状态，VD1-VD7连续不断地进行进位显示，P1口低电平有效。网线测试仪使用9V层叠电池供电，由于AT89C2O5l的工作电源为5V，本电路中使用了一片7805三踹稳压IC为AT89C2O5l提供工作电源。

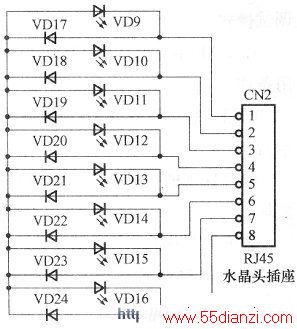

下图为显示电路。显示电路由8个发光二极管和8个整流二极管组成。
VD9-VDl6在双绞网线接触正常的情况下分别显示IC2中的P1.0-P1.7的低电平状态。当网线中有断线或接触不良时，发光二极管就会不显示或显示变暗。在选择元件S时要选择性能良好的开关，避免造成仪器不能正常工作，本电路选用的是KDD5-23双刀三位开关。如电池电压低于8V时仪器工作就会不正常。
三、软件设计
本系统使用MCS-51汇编语言编程，软件程序由主程序，延时程序，外部中断INTO服务程序组成。系统初始化后，程序进入自动运行状态，P1.0-P1.7由低向高循环工作。当P3.2为低电位时，程序进人中断INTO服务程序。源程序如下：
ORG OOOOH；开始地址0000
AJMP MAIIA；转向主程序 MAIA
ORG OOO3H：中断为外部中断
工NTO
LJMP MRT：转向中断服务程序
姗T
ORG OO30H；中断服务程序的开
始地址OO30H
MAIA：MOV P1，I)OFFH；关所有的显
示
MAIC：SETB EXO；外中断INTO允许
中断
SETB ITO；外中断INTO为边沿
触发，低电平有效
SETB EAI开 CUP中断
MOV P1，ltOFEH；第 1个发光管亮
ACALL DELXSI调用延时程序
MOV A，P1；将显示口的内容送A
MAIIB：RL AIA的内容左移 1 位
MOV P1，AF将A的内容送显示口
ACALL DELXS；调用延时程序
CJNE A，ll80H，IIB；是否显示
到第 8位，如没有转移到 MA:IB
AJMP MA:IA：显示到第8位后转
到MA IA
：延时程序
DBLXS：MOV R7，# OFFHI立即数
#0FFH送R7
DELI =MOV R6，#OFFH；立即数
#OFFH送R6
DEL2：DJNZ R6，DEL27R6减一非零
原地踏步
DJNZ R7，DEL1；R7减一非零转
移到 DEL1
RET；延时程序结束，返回
； 中断程序
MRT =MOV P1，# OFEH；显示第 1 位
JB P3.3.MRT3；SB是否按下，
如没有转移到 MRT3
P4RT2 = MOV A，P1；SB按下，将显示
口的内容送A
RL A；A的内容左移 1位
MOV P1，A：将A的内容送显示口
ACALL DELXS；调用延时程序
MRT3 =JB P3.3，MRT4；SB是否按
下，如没有转移到 MRT4
JNB P3.2，MRT2；S是否在手动
状态，如是转移到 MRT2
MRT4：JNB P3.2，MRT3：S是否在手
动状态，如是转移到 MRT3
MRTI：RETI；中断结束
END：程序结束
四、使用方法
电路制作好后，将程序拷贝到AT89C2O5l中即可正常工作。将制作好的网线的两端分别插人发送电路和显示电路中，将开关S打到第2挡，此时第一个发光管亮，每按动一次SB发光管显示进一位，观察显示电路中的发光管应有相应的发光，如没有亮或显示较暗则表示该线有故障。开关S打到第3挡时发光管自动显示并进位。
五、扩展应用
在原主电路的基础上利用未用的P3.0、P3.1、P3.4、P3.5、P3.7引脚，加上原来的P1.0-P1.7还可设计成一个13路电缆测试仪。改造的方法是将以上5个引脚按上相应的限流电阻和发光二极管，制作一个13线的接线端子即可完成主电路的硬件改造。
软件的修改比较简单这里就不再叙述了。显示电路也应增加5个发光二极管和5个二极管，同样也制作一个13线的接线端子即可改造成一个13路电缆测试仪。
