时钟显示数字温度测试仪可用于室内环境温度测量，集日历、测温、报警于一体。加上语音芯片可报出时间和温度，温度超出规定范围时可通过蜂鸣器报警。
一、电路结构与特点
电路如下图所示。
本测试仪主要由AT89S51单片机，时钟芯片DS1302，数字温度传感器DS18820，液晶显示器FM1602C，蜂鸣器和三个发光二极管组成。
系统通过单片机AT89S51的P2.0，P2.1，P2.2，P2.3和四个复位开关来控制数字温度传感器DS18820；通过AT89S51的P1.5，P1.6，P1.7控制时钟芯片DS1302设定时间；采用32.768kHz晶振，用纽扣电池给时钟芯片供电，即使电路没有供电，也使时钟芯片能实现时间的同步显示；单片机的XTAL1和XTAL2之间用了12M的晶振；液晶显示器FM1602C共有14个端口，除了接地和高电平的之外，其余与PO的8个口和P2.5，P2.6，P2.7连接；蜂鸣器通过复位开关和单片机的Pl,l相接；发光二极管接单片机的P1.2、P1.3、和P1.4。相应的功能通过编写程序来实现。
二、芯片和元器件选择

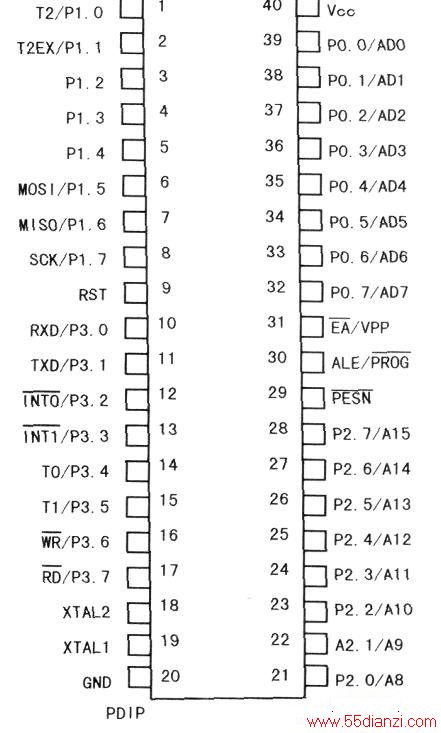

1．单片机AT89S51引脚如下图所示。
AT89S51是低功耗CMOS8位微控制器，与工业89C51产品指令和引脚完全兼容。片上Flash允许程序存储器在系统可编程，亦适于常规编程器。AT89S51具有以下功能：8千字节Flash，256字节RAM，32位I/O口线，看门狗定时器，2个数据指针，三个16位定时器，计数器，一个6向量2级中断结构，全双工串行口，片内晶振及时钟电路。另外，AT89S51可降至OHz静态逻辑操作，支持2种软件可选择节电模式。空闲模式下，CPU停止工作，允许RAM、定时器，计数器、串口、中断继续工作。掉电保护方式下．RAM内容被保存、振荡器被冻结、单片机一切工作停止，直到下一个中断或硬件复位为止。
2．时钟芯片DS1302
引脚如下图所示。
各引脚的功能：Xl、X2-32768Hz晶振引脚端；RST-复位端；I/O-数据输入／输出端；SCLK-串行时钟端；GND-地；VCC2、VCCl-主电源与后备电源引脚端。
DS1302是DALLAS公司的涓流充电时钟芯片，内含一个实时时钟／日历和31字节静态RAM，通过简单的串行接口与单片机进行通信。实时时钟，日历电路提供秒、分、时、日、月、年的信息，每月的天数和闰年的天数可自动调整。可通过AM/PM指示选用24或12小时格式。
DS1302与单片机之间采用同步串行方式通信，仅需用到三个口线：RES复位、I/O数据线、SCLK串行时钟，时钟/RAM的读，写数据以一个字节或多达31个字节的字符组方式通信，DS1302工作时功耗很低、保持数据和时钟信息时功耗小于ImW。
3．数字温度传感器DS18820

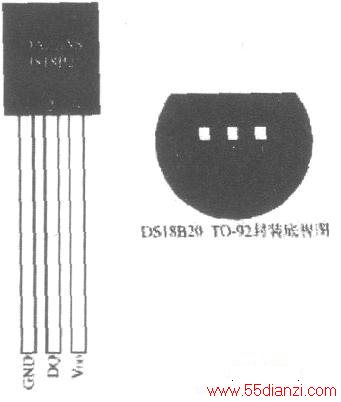

引脚如下图所示。
DS18820是DALLAS公司一线式数字温度传感器，3引脚TO - 92封装；温度测量范围：一55～+125℃，可编程为9～12位A/D转换精度，测温分辨率可达0.0625℃，被测温度用符号扩展的16位数字量方式串行输出；其工作电源既可在远端引入，也可采用寄生电源方式产生；多个DS18820可以并联到3根或2根线上，CPU只需一根端口线就能与诸多DS18820通信，可节省大量的引线和逻辑电路。以上特点使DS18820非常适用于远距离多点温度检测系统。
三、电路板的装接及电路的调试
在熟悉元器件和检测元器件性能良好之后，即可进行印制电路板的装接。印制板的焊装是制作成功的关键。本系统采用数字芯片，只要元器件完好、安装无误就可进行程序的写入了。经过程序的调试即可达到理想的效果。
