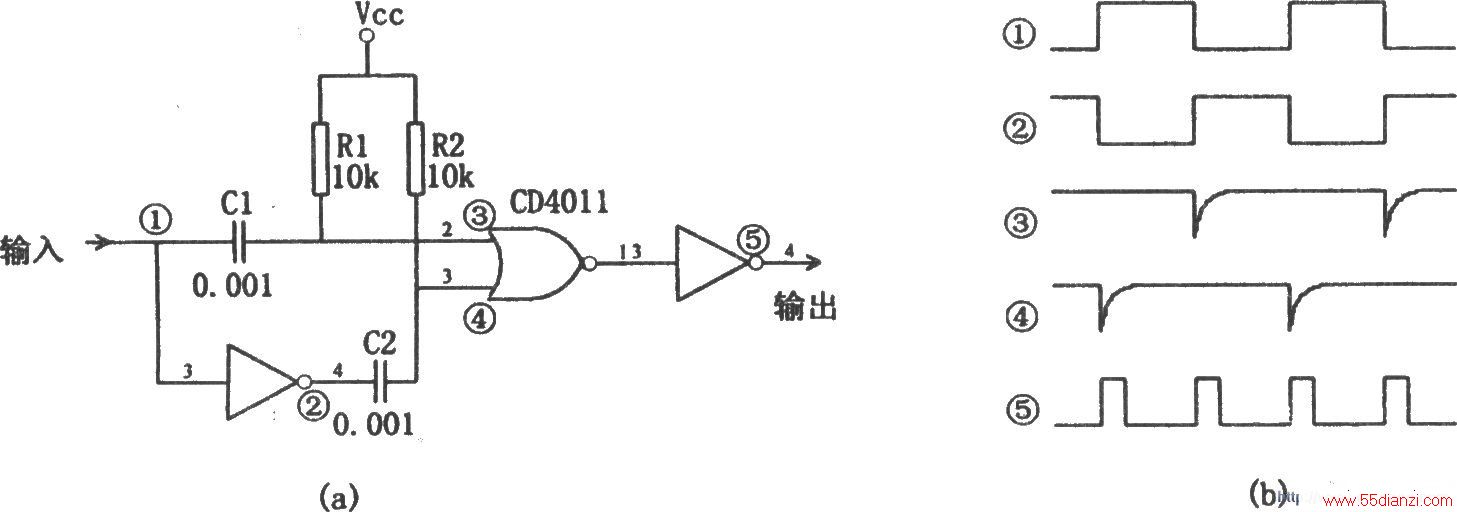

如图所示为由CMOS组件构成的倍频电路。该电路由CMOS组件构成2倍频器。如果用(N-1)个相同的电路串联,则可构成2N倍频电路。输入方波的前沿经R1、C1微分.并通过与非门和倒相器产生输出脉冲,而输入信号的后沿则是通过倒相后由R2、C2微分,再经与非门和倒相器产生输出脉冲,于是得到倍频输出。
