数字分频器(SN7490、SN7442、SN74150)

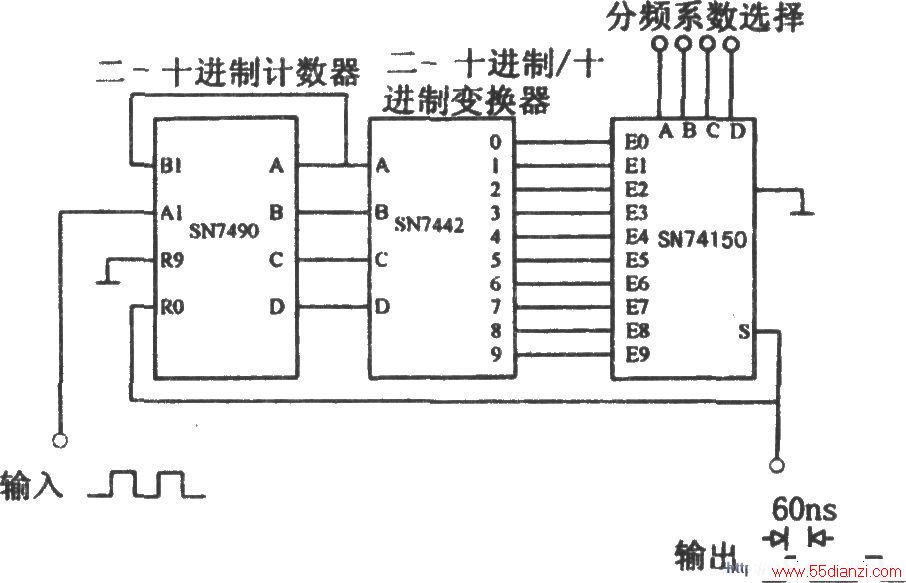

如图所示为数字分频电路。该电路由3块集成电路构成，分频系数可以从1～9变化。计数器SN7490输出的二-十进制数送至译码器SN7442，译码器输出为十进制数。分频系数由数据选择器SN74150确定。数据选择器的输出反馈到SN7490的复位输入端，即每次计数周期结束时输出一个脉冲，该脉冲同时使计数器SN7490复位。输出脉冲宽度为60ns，它由电路的传输延迟时间决定。用这种非频器级联，可以构成更大分频系数的分频器。
