制作平行通电直导线间的相互作用的演示仪

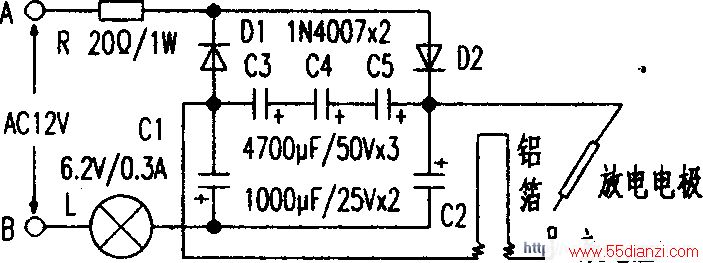

　　电路如附图所示，用废旧电场线描绘实验器上的塑料底板作底板。将C3一C5 3只4700μF/50V的电解电容串联固定在底板上。把A、B接线柱，C1、C2两只电解电容及小灯座固定在底板上，将R、Dl、D2连接在底板反面，用电解电容内的金属箔制成长40cm的平行导体，用φ1.6cm的PVC管作支架，固定在底板上，用长30cm的PVC管作放电电极手柄，手柄前端固定一个碳棒作为放电电极（用1号干电池内的碳棒），放电座用截断的碳棒做成，按电路图连接好各元件。

　　使用方法如下：

　　1.将A、B两接线柱连接在电源交流接线柱上，调至交流12V，打开电源对电容器充电，灯泡L发光。直至灯泡熄灭。

　　2.手握放电手柄。将电极对放电座放电，产生电火花的同时，平行导体——金属箔在水平方向上拉开，说明竖直方向的平行通电导体间有力的作用。

　　3.放电电极触碰放电完毕，电源对电容自动充电，以便该演示仪重复使用，长期放置时，应使电容彻底放电。
