该测试/老化仪对蜂鸣器周期性通断电以达到测试/老化的目的，通过逐个通／断电可听蜂鸣器的声音效果，整体通断电可进行老化。

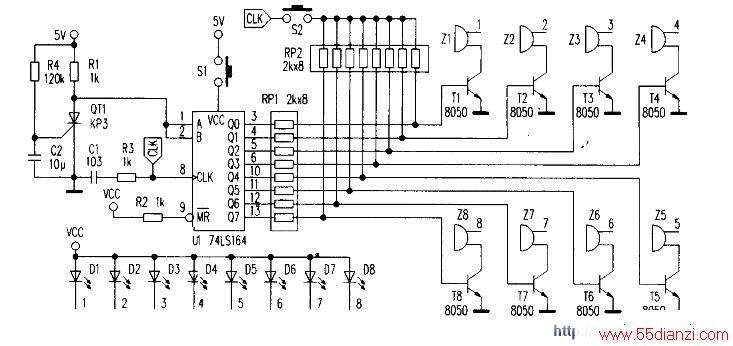

原理：测试状态：S1闭合，S2断开，KP3、R1、R4、C2组成一个正向脉冲发生电路，当电源开启时KP3触发极为低电平，KP3不导通。U1的（1）、（2）脚便形成了一个正向脉冲，U1的（1）、（2）脚接收到此脉冲后，在移位脉冲CLK的作用U1的Q0～Q7依次输出一个正向脉冲，三极管T1～T8依次导通、截止，蜂鸣器z1～Z8依次通电、断开，逐个发出声音，可判断蜂鸣效果，二极管作指示灯。
老化状态：S1断开，S21闭合，在脉冲CLK作用下三极管T1～T8反复导通、截止，蜂鸣器z1～Z8间断发出声音（此时8个蜂鸣器是同时发出声音的），达到老化目的。
调试与制作：由于蜂鸣器的工作电压有一个范围。所以VCC最好用LM317芯片制成可调的，将VCC调至蜂鸣器的工作电压范围内。由于发光二极管串联在蜂鸣器电路中。选用时要考虑其压降，其他参数按照原理图选用，无须调试。
