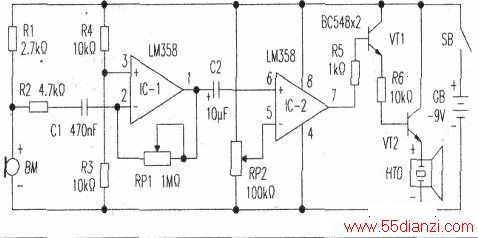

该电路由双运算放大器LM358为核心构成，如附图所示。它可以自动搜索6m范围内的任何微弱声音振动，并将其变换成响亮的嘟嘟声发出报警。可将它放在家里，如车库、贵重物品存放处等，可以连续监听异常声音的出现，起到一定的防范保护作用。
电容式话筒BM为高灵敏度的声音检测传感器．Rl为偏置电阻，调整Rl可改变声音检测距离。话筒BM将拾取到的微弱声音振动信号转换成电信号，经R2、C1耦合至IC—1②脚进行放大，放大后由①脚输出，送至比较放大器IC-2⑥脚，再经⑦脚取出，由达林顿对管VT1、VT2驱动压电峰鸣器HTD发出嘟嘟报警声。RP1可调整IC-1放大倍数，RP2可调整lC一2基准比较电压。
