555应用于“叮咚”门铃的制作方法

本电路可以发出音色比较动听的“叮咚”声。

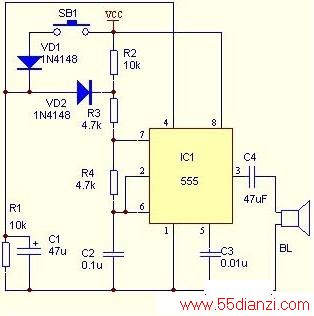

555应用之“叮咚”门铃的

555与VD1、VD2、R1、R2、R3、C2等组成多谐振荡器，平时SB1处于断开状态，此时由于555的4脚R1、C1接地，处于低电平，故555的4脚通过R1，C1接地，处于低电平，故555处于复位状态，3脚也输出低电平。当SB1被按压后，VCC通过VD1向C1充电，很快使得555的4脚呈现高电平，555开始振荡。当松开按钮SB1后，由于C1还存在电荷，555的4脚仍为高电平，555仍将维持振荡状态，此时的振荡频率比按压SB1时的要低。随着C1通过R1逐步放电，C1两端电压逐步降低，直至555的4脚为低电平，使得555再次处于复位状态，停止振荡。因此本电路在SB1按下时发出高音的“叮”声，松开SB1后发出“咚”声。
