安全可靠的自动关门系统

　　在电力设施安装、扩容、维护、维修时，时常需要打开变压器、高压柜工程师站等重要设备设施的大门，这些设施设备门开后，需要及时关闭，然而现实后期安装扩容等实际工作中，进出次数以及其他原因，都没能及时关闭大门，造成极大的安全隐患，为此开发出适合实际工作中的自动关门系统。
　　
　　利用红外发射接收系统，感知开关门状态，遥控器来开关门。红外感知设施安装在大门内侧，里面的工作人员可以外出，外来闲杂人员进门需要负责人确认，进门后延时自动关门，延时时间根据实际情况可调。当然，本电路也可用于车库门改进。
　　

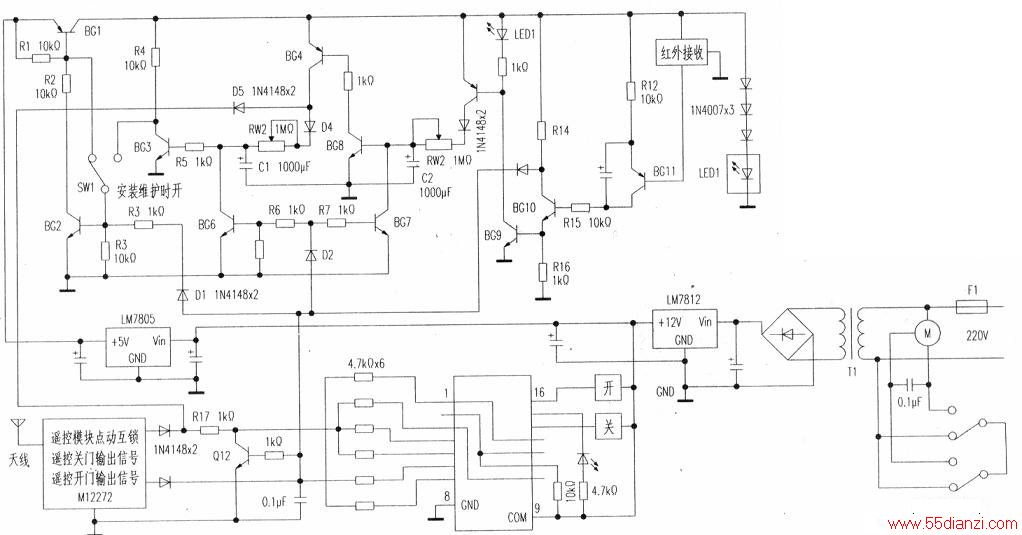

　　原理与设计：如图所示，在无人或者设备进入大门时，红外遥控模块接收到红外脉冲信号，经BG11放大整形．BGIO得到高电平打开，电阻R16上得到高电平，BG9导通，并将电压嵌位至道导通电压0.7V，D7旁路，因BG10导通，BG9的嵌位，D7二极管特性低于0.7V将，无电压输出，BG9导通后给BG8提供低电平．BG8导通，并为系统提供延时电压，经D4，RW1为C2充电，C2电压达到0.7V后，延时控制三极管BG5导通，并为关门开关管BC4提供触发电压，BG4导通输出信号经D5，R17至关门控制，如SWI在平时状态1的情况下，关门信号电压，经D1并通过RW2为C1充电，启动节能延时系统，C1充电至0.7V届，BG3输出低电平，SW1在1状态下，BG2基极电压降为O，BC1基极无触发电压，进入截止状态，切断输出，系统断电。开门遥控工作时，遥控模块，开门信号经D3为BG2提供触发电压，BG1导通，系统得电，进入正常工作状态，当大门内侧工作人员外出时，走至门前，阻挡了红外信号，此时，BG11截止BG10截止，5V电压经R14，D7至遥控模块开门信号，至ULN2003达林顿模块1脚触发端，开门继电器工作，电机开门。
　　
　　并通过6脚锁止关门端  ，ULN2003作用对输入信号进行互锁，并驱动继电器工作。其中另一路作用是红红外阻挡信号，经R24将关门信号强制接地，防止有遥控关门信号冲突，ULC3003锁止开门信号，甚至伤至进出人员。
　　
　　线路调试：遥控器使用了任意普通家用遥控器，但必须满足按键后，长时间工作，不进入休眠状态，为节省能源以及使用效果及寿命，电池部分，用系统5v电压，串联3只二极管电压降至3V，长期为遥控器供电，SWI安装维护时开关拨到3位置，平时拨到1，节能状态。调节RW1，选择适合的关门时间，最长10分钟，根据关门需要的时间，调节RW2延时肘长，最长8分钟，遥控系统安装大门两侧，尽量设在同意水平面，高度为1米左右，发射头要对准接收头。
　　
　　元器件要求：遥控器必须满足调试要求，延时三极管BG3与BG5放大倍数要大于160．其他按照图纸标定。
　　
　　该设计符合以安全为本的要求，进门要工作负责人确认。遥控开门，出门自动检测开门，开门后延时至设定时间自动关门，彻底杜绝随意进出重要安全部门与设施系统。
