实用型输液报警器的设计与制作

　　一、工作原理

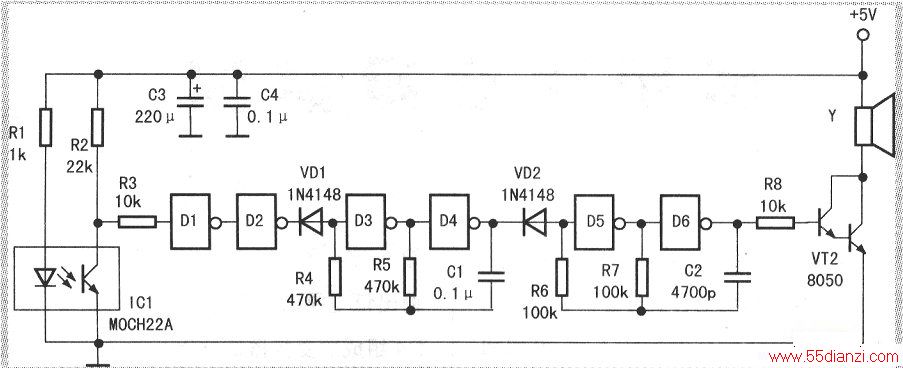

　　下图为利用折射式检测原理设计的输液报警器，在下图电路中，ICl为一只型号为MOCH22A的槽型光电耦合器，在其槽路中卡入透明的输液管，当输液管中有液体和没有液体时，对其输入端红外发射管发射的红外线有不同的折射系数。调整槽型光耦的位置使有液体时其输出端的光敏三极管接受到的红外光最强。此时，槽型光耦输出端呈低阻态，其等效电阻与R2分压的结果使反相器D1输入低电平，输出高电平经D2再次反相后使D2输出低电平，二极管VDl正向偏置，由反相器D3，D4组成的受控振荡器因VDl的钳制作用而无法起振，D3输入低电平，D4输出低电平；同样，因D4输出低电平使VD2正向偏置而使由D5。D6构成的受控振荡器亦无法起振。扬声器Y不发声。
　　
　　而到管路中没有液体时，此时，由于空气的折射系数要小于液体，改变了原来的折射体系，光敏三极管能够接受到的红外光能变小，输出呈高阻态，经与R3分压的结果使反相器D1输入高电平而使D2输出高电平。二极管VDl反向偏置从而解除了对受控振荡器的控制。由D3，D4构成的受控振荡器开始振荡从而控制由D5，D6构成的音频受控振荡器起振，在D6的输出端输出间歇的音频信号经由VT1、VT2组成的达林顿管放大后推动扬声器发声报警。

　　下图为利用透射式原理设计制作的一款输液报警器电路，利用液体和空气对红外线的吸收差异来检测输液完毕信号。在下图中。ICl为型号为MOC70T的槽型光电耦合器，将透明的输液管卡入此槽型光耦中．调整槽型光耦的位置，使管路有液体时，光敏三极管接受到的红外光能量最小，此时。光敏三极管输出呈高阻态，与R2分压的结果使反相器D1输入低电平，D2输出低电平，受控振荡器停振。而当液体输完时，管路中没有液体通过而通过的是红外线吸收能力比较小的空气时，光敏三极管接受到的红外线能量增大。输出阻抗变小，与R2分压的结果使D1输入高电平，D2输出高电平解除受控振荡器的控制而报警。

　　二、安装调试

　　由于电路简单，可以使用点阵板来安装电路元器件，只要元器件选择没有错误，电路调试非常简单，按照图中数据选择元器件，一般不需其他调试，仅仅需要对光耦的高度做调试。调试时将槽型光耦用一三芯屏蔽线引出，将透明的含有一节液体柱和空气柱的输液管卡入槽型光耦的槽中调整光敏三极管和红外发射二极管的相对位置(调整槽的高度)，使移动输液管或者槽型光耦时，当液体柱正对槽路时，报警器不报警而当空气柱正对槽路时能够可靠报警。然后将调整好的槽型光电耦合器固定即可!
　　
　　另外，如果所选择的槽型光电耦合器型号不同。
　　
　　可能需要对R1和R2作适当的调整。
