超远程FM无线收/发电路制作

    本文介绍的远程无线收／发电路，可作为公安、商业、家庭及车辆防盗报警器。其发射部分采用LDX1500微型远程发射模块，因而电路相当简化，发射距离大于1000米；接收部分采用CXA1019P型AM/FM收音机集成电路，技术性能优越，并设有静噪功能。

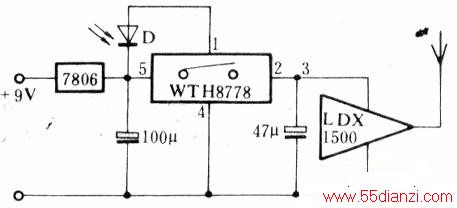

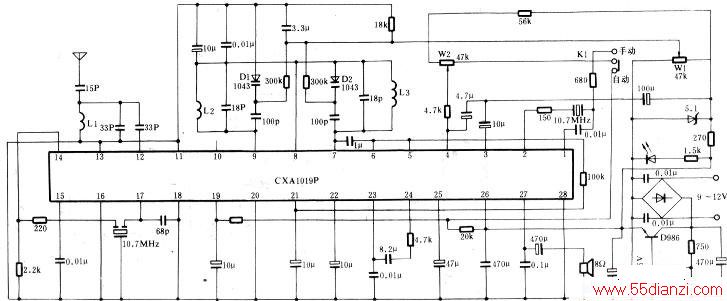

    上图为发射电路的原理图。发射电路的核心元件为LDX1500B或LDX1500A。LDX1500B模块内设有音乐报警信号，LDX1500A模块内设有拾音话筒功能。探头D为光敏二极管。当D受到窃贼的光照（如手电筒或打火机等）时，D阻值减小而导通，致使微功耗大功率驱动集成电路TWH8778的⑤脚呈高电平(≥1.9V)．则②、⑧脚有约6V电压输出，使得LDX1500B得电而向外发射报警信号。如采用LDX150 0A模块，还可以侦听到盗贼的窃窃私语声或作案声，并且在接收端用录音机录下，作为盗贼作案的罪证下图为接收电路的原理图。它是以CXA1019P为核心元件的电调谐自动接收电路。在无信号时，扬声器无输出，一旦收到发射机发射的报警信号，即自动开机，扬声器发出|}iLDX1500发射出的报警信号，以提醒值班人前前往捉拿。
