小巧无触点电冰箱延时保护器设计与原理分析

该无触点电冰箱保护器元件少、成本低、体积小、无需调试，用双向可控硅替代了继电器。
　　工作原理

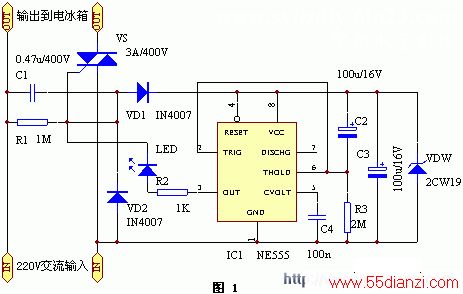

　　该保护器电路如图1所示（点此下载原理图）。220V交流电源经过电容器C1降压，VD1半波整流、VDW稳压后供给时基电路555作为工作电源，接通电源约5分钟，时基电路的③脚输出端由低电平变为高电平，双向可控硅VS导通工作，给电冰箱供电。此时发光二极管LED点亮，表示供电正常。

　　元器件选择与制作
　　元器件选择见附表。
 编　　号名　　称型　　号数　　量R1电阻1M 1W1R2电阻1K 1/8W1R3电阻2M 1/8W1C1金属化纸介电容0.47u/400V1C2、C3电解电容100uF/16V2C4涤纶电容100n1VD1、VD2整流二极管IN40072VDW稳压二极管2CW19（12V）1LED发光二极管 1VS双向可控硅3A/400V1IC1时基电路NE5551
　　该电路由于使用元件少，安装容易，只要连接正确，一般无需调试即可正常工作。
