自制隆雨报警器

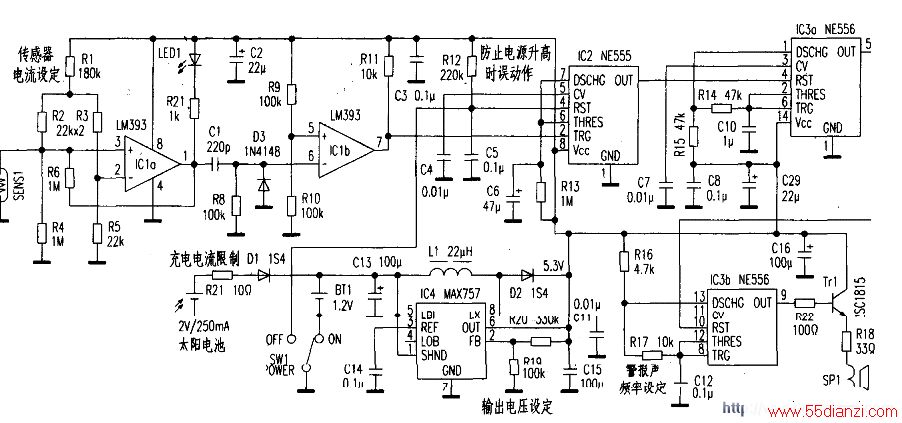

　　这款降雨报警器有两个特点，一是使用2V、250mA的太阳电池，经DC/DC升压到5V给全电路供电；二是用录像机磁鼓用的结露传感器作降雨传感器，当湿度大于90％时其电阻值快速增大。整机电路见上图。

　　1.降雨传感器的制作
　　

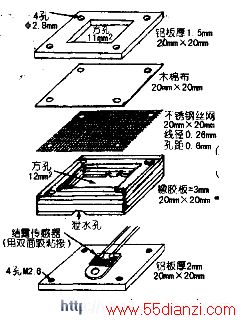

　　结露传感器用于检测湿度，但如果是晴天突然下雨。雨滴落在传感器表面，由于表面张力的作用，可能检测不到雨滴。必须在下雨时使传感器的环境湿度增大到90％以上，传感器才能可靠识别降雨。为此将结露传感器安装在一个20mm×20mm的小容器中。如下图。雨滴在木棉布上浸润扩散，使容器内呈现高湿环境。
　　
　　2.DC／DC变换器
　　
　　2V的太阳电池，在阴天时。输出电压为1～2V，因此采用DC／DC变换器MAX757，将太阳电池输出电压升压至5V。MAX757只要有0.7V输入就能工作。

　　3.电阻测量用电桥
　　
　　为检测传感器电阻的变化。由R2～R5及传感器SENS1构成测量电桥。阈值为22kΩ。电桥输出接入比较器ICla。当下雨时传感器电阻升高，超过22kΩ时，ICla的输出从低电平变为高电平。LEDl平时点亮表示电路正常待机，下雨后熄灭。

　　4.报警及等待传感器干燥
　　
　　下雨时，报警持续时间由定时器IC2的R13、C6决定，图示参数约50s。当IC2的触发端（2）脚电平由高变低时，定时器开始工作。

　　Cl、R8、D3构成上升沿脉冲生成电路。使IClb只在脉冲上升沿时产生触发脉冲：在传感器曾被雨滴湿润后，需要干燥以备下次工作。在干燥期间传感器电阻将会反向越过22kΩ，此时IClb不会输出触发脉冲，全电路自动进入下次降雨的待机状态。

　　5.警报音的产生
　　

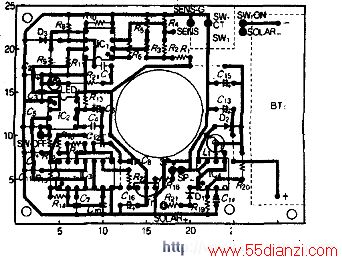

　　警报音由。IC3所构成的两个无稳态多谐振荡器产生，IC3a由R14、R15、C10决定断续周期；IC3b由R17、C12决定报警音频率。印板图见右图。
