提醒大功率电器关机的报警电路

　　本电路检测到大功率电器中有电流流动，就每隔15分钟发出可闻的嘟嘟声，提醒你关机。
　　

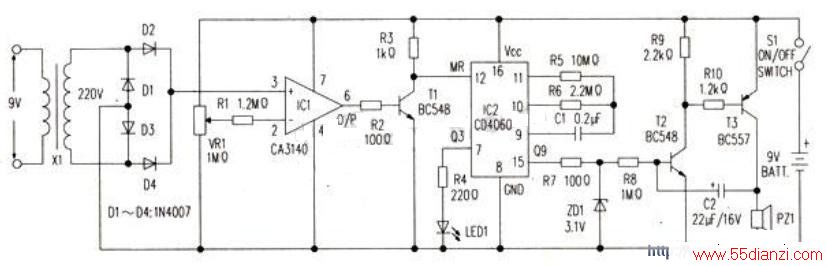

　　这是一种非接触装置，可以在30cm的距离内感测到大功率电器内的电流流动。它采用标准降压变压器的次级（低压侧为9V，500mA）作电流传感器。使用时次级线圈开路不接。初级线圈的两端则连接提醒器电路。初级输出由D1～D4全波整流后连接至芯片CA3140（IC1）的同相输入端。
　　
　　
　　CA3140是一只具有MOSFET输入的运算放大器，可提供极高的输入阻抗（1.5TΩ）和极低的输入电流（10pA）。IC1的反响输入端用VR1来预置。在待机状态下，变压器的次级线圈从大功率电器的周围接收电磁场，感应到的电动势加至IC1的同相输入端后使IC1输出维持为低电位，因此晶体管T1不导电，使IC2的复位脚圈12处于高电位，IC2处于关闭状态。结果，电路的其余部分均处于不活动状态。
　　
　　当大功率电器接通时，感应电流传至初级，于是IC1同相输入端的电压上升，使IC1的输出变为高电位。T1导通，于是IC2的复位脚变低电位，IC2激活。
　　
　　IC2采用芯片CD4060，它是一块振荡器兼14级脉动计数器的复合集成电路，在这里用作15分钟的定时器。定时后的Q9输出触发音频振荡器，使压电蜂鸣器发出告警信号。R5、R6和C1是决定IC2芯片内振荡频率的元件，有振荡时LED1发出闪烁指示。T2、T3、R8、R10和C2构成音频振荡器。
　　
　　当IC2的Q9输出变高电位后,稳压二极管ZD1就提供3.1V至T2的基极，给电容C2慢慢充电。当C2充电至使T2基极电位上升超过0.6V时。T2导通。T2导通后，又使T3相继导通。压电蜂鸣器连接在T3的集电极，它在C2放电期间发出短促的嘟嘟声。
