电击危险提示设备

　　设备的电路采用的元器件很少，而且不需要任何电源供给。

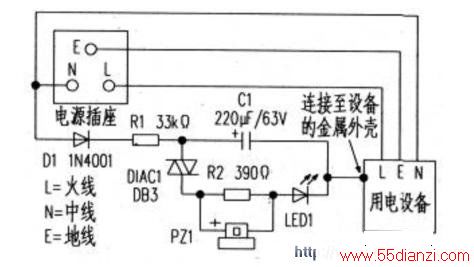

　　提示设备通过检测用电设备外壳上的电位，连续监视其漏电情况，如果外壳带电，则外壳与电源中线之间的电位就通过D1和R1对电容C1充电。当Cl两端电压超过可控硅DIAC1（DB3）的击穿电压时，可控硅导通，C1上的电荷通过蜂鸣器PZ1和LED1迅速放电，放电的能量可使LED1闪烁一下，蜂鸣器也会鸣叫一下。

　　放电后C1又充电，然后又放电……，如此不断反复。因此只要外壳上的漏电一直存在，LED1就会连续闪烁，蜂鸣器就会不断鸣叫。用普通PCB板安装提示设备的电路，装好后将一端连接至电源插座的中线，另一端连接至用交流电源工作的设备外壳。因此这种电击危险提示设备可广泛用于洗衣机、电冰箱和其他用交流电源工作的设备上。
