用7920A和M51182L组成的越位报警及发光电路

点击数：7740 次录入时间：03-04 11:42:34 整理：http://www.55dianzi.com 告警-报警-安防电路

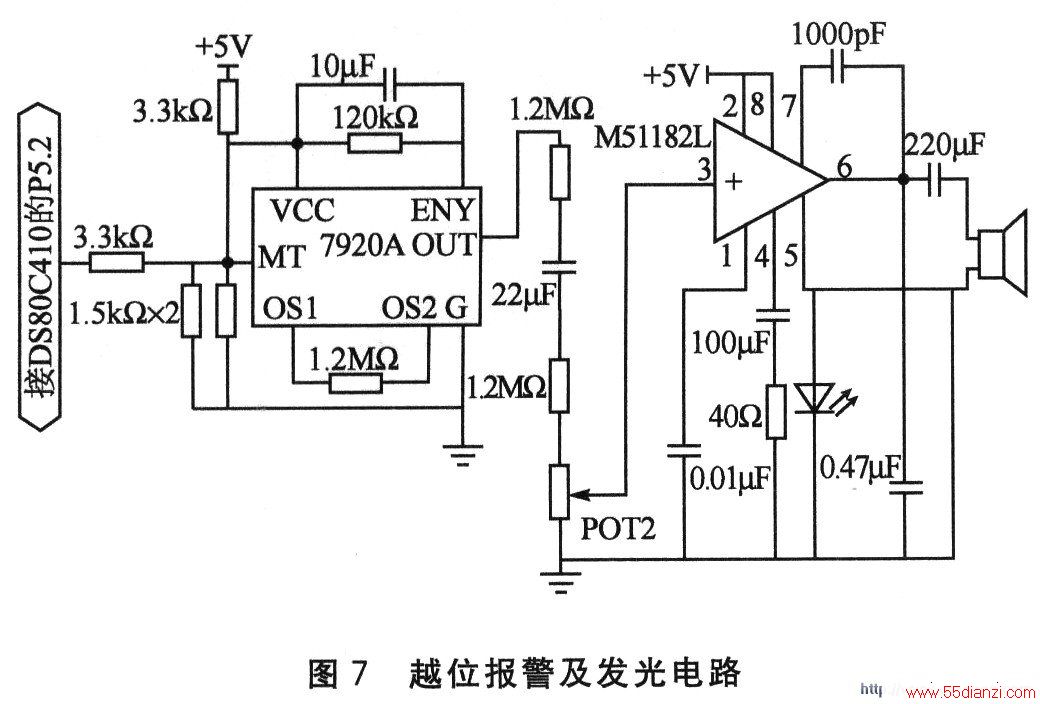

7920A和M51182L构成的越位报警及发光电路图
通过DS80C410从输出端口P5．2输出一个“1”电平，经电阻分压后，7920A的控制端MT得到约+1．5 V的电压，于是从其乐曲信号输出端OUT输出华尔兹乐曲信号，经过放大电路M51182L放大后，驱动扬声器发出相应的报警乐曲声，音量的大小可以通过调整10 kΩ电位器来实现。同时接通发光二极管，红灯报警，同时控制电机停止运转。具体电路如图所示。
