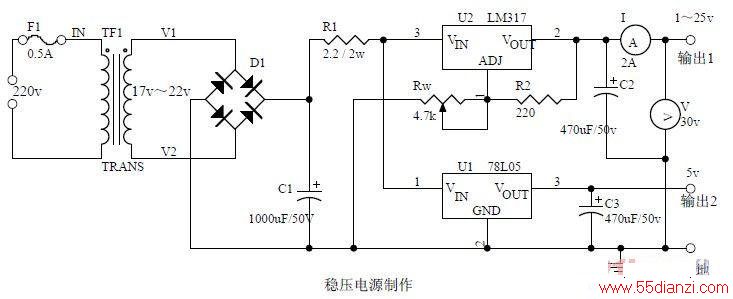

稳压电源电路的制作

    一、技术说明：输入交流电压220vV 0.5A。

    输出电压5V 和连续可调电压1.5V～30V/1.5A 两组直流。

    二、制作说明：

    1、成品用金属盒或者塑料盒包装成产品。

    2、电压表V、电流表A 和调节电压用的电位器Rw 安装在包装盒的面板上。

    3、电源变压器固定在包装盒的底座上，电路板固定在包装盒的底座上。

    4、电压调节的三端稳压集成块7805 和317 加装散热器。

    5、直流电源输出导线长短不一。
