图13
测得L2两端的波形如图(b)，谐波变得比较明显，(a)空载(末接入(b)接入负载RLRL)L2两端的波形后L2两端的波形图10VOXO6MPOl的典型工作波形图频率约为lMHz，主波频率基本没有变化。
（a)
(b)
图10
三、VOXO6MPOl的典型应用以VOXO6MPOl为核心组成的无线供电的发射端，与适当的接收电路相配合，可以给各种常见的小电器以无线的方式进行充电或者直接供电，实测接收端输出20mA-SOmA的电流时，输出电压约2V-8v.，可以给高亮度LED、蓝牙耳机、小风扇、小功率功放等实时供电，也可以给手机、MP3、MP4、剃须刀等小电器的电池进行涓流充电。
图11
图12
图13
图14
图15
上面给出了一些典型应用电路，图中的发射供电端电路参见VOXO6MPOl的典型应用电路图，L1的规格参见VOXO6MPOl的典型应用电路的说明，驱动发光二极管电路和给集成功放供电的电路笔者已经做过实际验证。

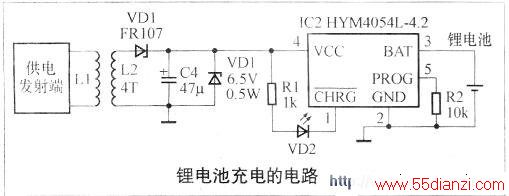

锂电池充电的电路适合给4.2V的小容量锂电池充电，按照图中元件数值，充电电流约l5mA，可以通过调节R2进行调整，最大充电电流lOOmA，但是要兼顾电源的供给能力，保证HYM4054L的电源端即4脚的输入电压大于4.25V，而且IC2必须使用HYM4054L而不能使用HYM4054，否则无线供电接收端的电流供应能力会明显不足，输出电压下降，导致IC2不能正常工作。

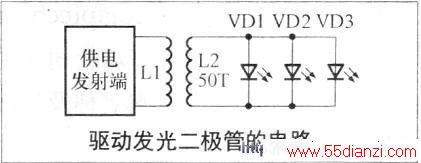

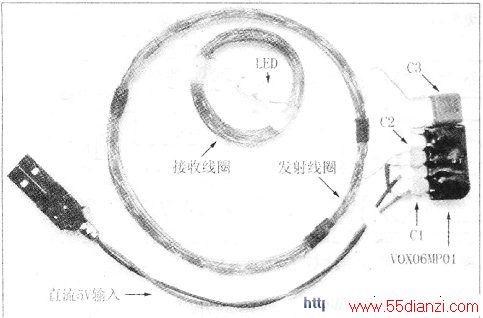

驱动发光二极管的电路使用新型的高亮度的白色发光二极管，可以用于LED灯、安全照明等，实物连接图参见下图；
图9
也可以将各种颜色的发光二极管和接收线圈用透明软胶封起来，放在鱼缸或者水族馆中作装饰用，既方便又安全。

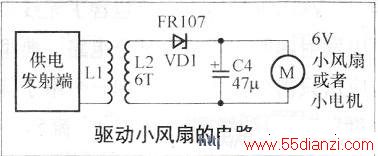

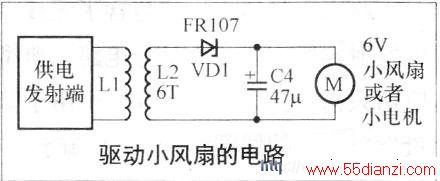

驱动小风扇的电路的小电机或者风扇应选用工作电压6V、工作电流小于30mA的型号。

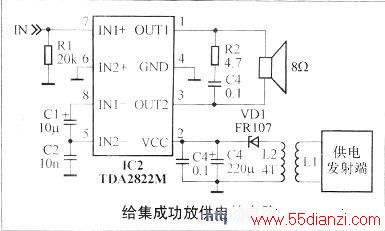

给集成功放供电的电路（a)中的音频功放集成电路TDA2822M价廉易购，在1.8V-l5V的范围内部可以正常工作，适合于此类供电电压变化比较大的场合，如果电源供给能力没有问题，这个电路最大可以达到IW的连续输出功率，信号源可以使用外接，也可以使用音乐Ic。

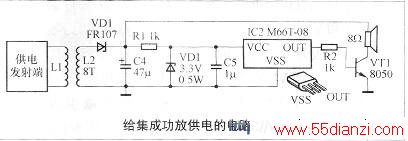

给集成功放供电的电路（b)是一个驱动音乐IC的例子，M66T是国产的单曲系列音乐IC，可以根据需要选用不同型号，如多曲的或者高音质的品种以及可以直接推动扬声器的品种，不过要注意此类IC的工作电压范围一般比较窄，因此要加上合适的稳压保护电路。
以VOXO6MPOl为核心组成的无线供电发射端的发射功率不大，主波、谐波都近似正弦波，对周围设备一般不会造成什么影响，笔者实际将工作中的发射线圈分别靠近电视机、电脑、手机、收音机，除了收音机在LOCm以内会被明显干扰外，其他设备均末发现明显干扰。
本文介绍的VOXO6MPOl外围电路比较简单，采用防水型封装，对发射、接收线圈要求不严格，可以方便的组成各种无线方式供电的小装置。
