用555做的高压发生器

    这种高压发生器适用于需要高电压，小电流的场合，可获得数千伏至数万伏的高压。

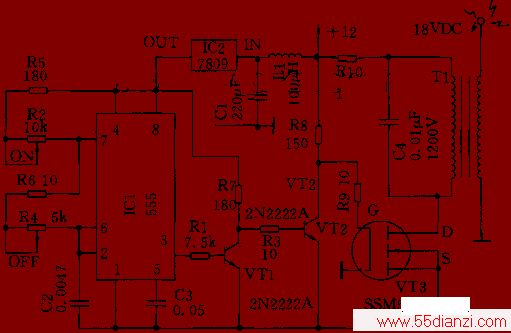

    电路如图18—1所示。由脉冲发生器、驱动器和高压变压器组成。脉冲发生器利用一个555定时器产生连续的脉冲串到VTI。VTI作为缓冲器，起到隔离ICI和VT3栅极的高空抗负载的作用。电阻R1和R3、R2和R4调节ICI③脚的输出脉冲频率。该脉冲串控制T3的通断，在T1的初级产生高频交变磁场，从而在T1的次级产生所需的高频、高压电流。TI可采用现成的黑白电视机中的行输出变压器。
