用单片机控制蜂鸣器的实验电路

　　蜂鸣器是常见的电子器件，广泛用于家用电器、仪器仪表和工业控制上需要提示、报警的场合。
　　
　　当冰箱门忘记关上时，冰箱会发出“嘀”、“喃”的报警声提示我们关门：遥控空调时，每次按键空调会发出“喃”的一声，表示收到控制信息；洗衣机完成洗涤后，会发出“嘟”声提醒我们取出衣物。这些都是蜂鸣器在发出声响，完成提醒和报管的功能。
　　
　　甚至有家用防盗报警器，也使用声音洪亮的大功率蜂鸣器。
　　
　　蜂鸣器是有极性的电子元件，具体又分为有源蜂鸣器和无源蜂鸣器丙种类型。其中，有源蜂鸣器的发声条件与发光二极管是相似的，当有适当的电流从正极流向负极时，有源蜂鸣器就会鸣响。
　　

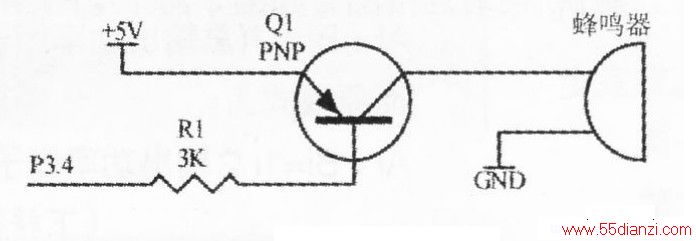

　　通过下图的控制电路，单片机可以控制有源蜂鸣器的鸣响和关闭。

　　从下图看到，电路使用了单片机的I/0口P3.4来控制蜂鸣器。但是，图中并没有用P3.4直接控制蜂鸣器，而是通过三极管8550间接控制。这是因为单片机的I/0口能够流进流出的电流有限，有的蜂鸣器鸣响需要比较大的电流，单片机的I/0无法满足。而三极管8550最大可以提供1A以上的电流，足以驱动蜂鸣器，所以使用P3.4控制三极管8550的导通和截止，达到控制蜂鸣器的目的。先看本电路的控制原理：
　　
　　向P3.4写出逻辑“1”时，P3.4输出+5V，三极管8550的基极电流为0，三极管处于截止状态，电源+5V不能加到蜂鸣器的正极，蜂鸣器不鸣响；向P3.4写出逻辑“0”时，P3.4输出OV，三极管8550的发射极和基极之间产生电流，图1中限流电阻R1取合适的值，可以使三极管处于饱和导通状态，电源+5V通过三极管的发射极和集电极加到蜂鸣器的正极，有电流流过蜂鸣器的正极和负极，有源蜂鸣器就开始鸣响。

　　
　　这样，控制有源蜂鸣器的鸣响变成了向P3.4口写出逻辑“1”或逻辑“0”。下面的程序可以使有源蜂鸣器发出“嘀”、“嘀”的响声：
　　
　　#include<reg52.h>
　　
　　sbitBuzzer=P3h4；1/【注1】
　　
　　//主程序voiDMAin(void){//循环语句，使蜂鸣器间隔0.5秒不断鸣响，停止for(;;){delay()：//延时0.5秒，具体程序见上一期BUzzerh=1；//【注2】
　　
　　}
　　
　　}
　　
　　【注1】：将位变量Buzzer定义为单片机P3.4口，以后对Buzzer的操作就是对P3.4口的操作；
　　
　　【注2】：使变量Buzzer与“1”做“异或”操作。因为0与1“异或”后等于1，1与1“异或”后等于0，通过这条语句使每次操作后，变量Buzzer的状态都发生变化，下表列出了前4次操作的情况：

执行次数 执行异或操作前Buzzef状态 与“1”异或操作后Buzzer状态 1 1(不响) 0(鸣响) 2 0(鸣响) 1(不响) 3 1(不响) 0(鸣响) 4 0(鸣响) 1(不响)
