高压变频器工作原理

高压变频器工作原理

点击数:7936 次   录入时间:03-04 11:58:30   整理:http://www.55dianzi.com   变换电路
电源:高压变频器原理

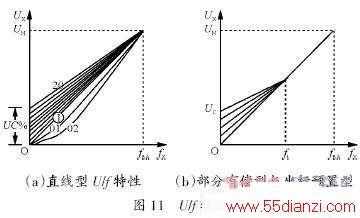

    员)全频补偿型从0 Hz 到额定频率,用户可完全根据需要自制U/f曲线。

    2)部分补偿型考虑到在较高频率时,一般不需要补偿。所以,部分变频器提供的U/f线可以只补偿低频段,如图员员(b)所示。在进行选择时,须预置以下数据:

    (1)起点补偿量以补偿量的UC%表示;

    (2)转折频率ft,即转折点所在位置的频率。

    猿)坐标预置型用户可直接预置各转折点的坐标,如图员员(b)所示。

    21 什么是接地?接地怎样分类?

    答:将电力系统或电气设备的某一部分经接地线连接到接地极称为“接地”。



www.55dianzi.com

    “我 国配电系统的接地方式已使用IEC 规定,其分类仍然是以配电系统和电气设备的接地组合来分的,一般分为TN、TT、IT系统等。上述字母表示的含义:第一个字母表示电源接地点对地的关系。 其中T表示直接接地;I 表示不接地或通过阻抗接地。第二个字母表示电气设备的外露可导电部分与地的关系。其中T 表示与电源接地点无连接的单独直接接地;N 表示直接与电源系统接地点或与该点引出的导体连接。根据中性线与保护线是否合并的情况,TN 系统又分为TN原C、TN原S及TN原C原S 系统。

    TN原C系统:保护线与中性线合并为PEN线。

    TN原S系统:保护线与中性线分开。

    TN原C原S 系统:在靠近电源侧一段的保护线和中性线合并为PEN 线,从某点以后将保护线和中性线分开。

    在低压配电系统中,常将电气设备的外露可导电部分接地,进行间接触电的防护。

    22 为什么高压变频器的柜体必须严格接地?

    答:变频器柜体正确接地一方面是为了确保人身安全;同时也由于接地柜体的屏蔽作用,可提高控制系统的稳定性,也是抑制噪音水平的重要手段,变频器接地端字E(G)接地电阻越小越好,接地导线长度应控制在20 m以内。
