用单片机片内比较器组成双积分式A/D转换器

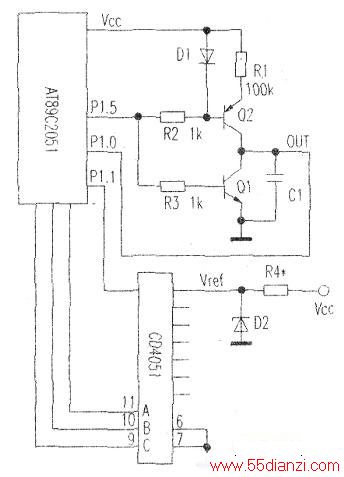

　　用单片机片内比较器组成双积分式A/D转换器如下图所示。加一只CD4051，最多可对8路A/D进行转换。在其中一路加上基准电压，设对基准电压Vref进行转换的结果为Tref，则由公式可得：

　　
　　这样，A/D转换的结果只与基准电压Vref有关，与R2和C1无关。即是双积分A/D转换器的工作原理。
　　
　　第一次转换时，先对基准电压Vref进行测量，测得结果为Tref'，然后对被测电压进行测量，假设测值为T．则用软件计通过公式(4)算出被测电压。只要在这两次测量期间内，R2和Cl保持相对不变即可。采用此方法，A/D转换精度可优于8位，分辨率可达12位。
　　
　　最后，需要说明的是：
　　
　　1．若CPU内部无比较器，也可在外部加一个廉价的比较器或运放来构成A／D转换器。
　　
　　2．本文介绍的A/D转换器主要用在对价格要求苛刻的场合。
　　
　　3．虽然电路的休止期较短，但建议两次A/D转换的间隔要大于100μs。
