多通道A/D转换控制模块的设计与实现

    Select(PIN-nbr)：为Neurowire master指定片选管脚，为IO_0～IO_7管脚之一。
    Timeout(pin-nbr)：为Neurowire Slave指定一个可选择的超时信号管脚，其范围是IO_0～IO_7。当使用超时信号管脚时，当neuron芯片等待时钟的上升沿或下降沿时，将检查该管脚的逻辑电平。如果检测到逻辑电平为“1”，则传输停止。
    Kbaud(const—expr)：为Neurowire master指定比特率，const—expr可以为1 kb·s-1、10 kb·s-1或20 kb·s-1。对于10 MHz的Neuron芯片输入时钟，缺省值为20 kb·s-1。
    CLOCkedge(+|-)：指数据触发时钟信号极性，clockedge(+)为上升沿，clockedge(-)为下降沿。
    io-object-name：由用户为该I／O对象指定的名字。

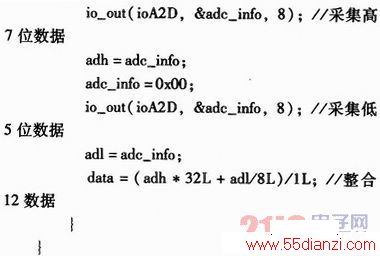

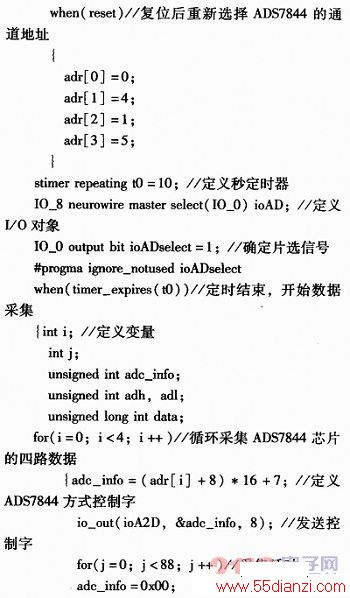

2．2 采样的程序清单



3 结束语
    目前，该多通道A／D转换控制模块通过长时间运行测试，其性能可靠，故障率低，节约能耗，实现了多个模拟量转换、采集与处理功能，给现场自动化控制系统的集成带来较大的灵活性。
