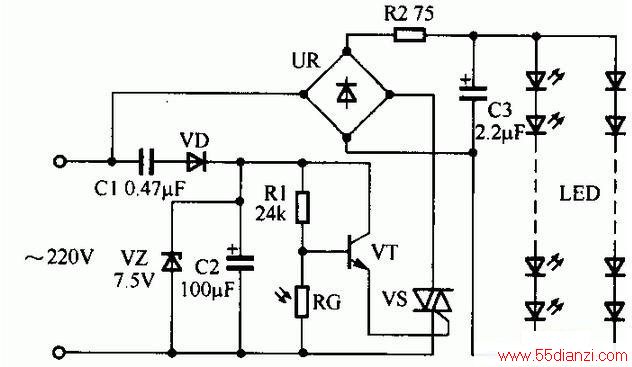

LED广告牌装饰灯光线路如下图所示,它主要由电源电路、光控电路和LED显示电路组成。
电源电路由降压电容器C1、整流二极管VD、稳压二极管VZ和滤波电容器C2组成;光控电路由光敏电阻器RG、电阻器R1、晶体管VT和晶闸管VS组成;LED显示电路由整流桥堆UR、电阻器R2、电容器C3和数百只发光二极管串并联组成的VL电路。
当220V交流电压经电容C1降压、二极管VD整流、稳压管VZ稳压及电容C2滤波后,产生+7.5V电压,作为光控电路的工作电源;另一路经UR整流、电阻R2限流降压及电容C3滤波后,驱动LED发光。
在白天,光敏电阻器RG受光照射而呈低阻状态,VT因基极为低电平而处于截止状态,其发射极无触发电压输出,VS不导通,电容C3两端无电压,发光二极管串VL不发光。
到了夜晚,RG的阻值变大,VT获得工作电压而导通,其发射极输出的触发电压使VS导通,发光二极管串VL点亮。电路如果需要LED广告白天工作,则可将光敏电阻RG换成一只阻值为500KR以上的固定电阻即可。
