(2)电缆选择
使用受控阻抗媒质时，其差分阻抗约为100Ω，因而不会引入较大的阻抗不连续性，但就减少噪声和提高信号质量而言，平衡电缆(如双绞线对)通常比非平衡电缆好。电缆长度小于0．5m时，大部分电缆都能有效工作，距离在0．5-10m之间时，CAT 3(Categiory 3)双绞线对电缆的效果较好，因此，在距离大于10m并且要求高速率时，建议使用CAT 5双绞线对。如需在噪声环境中提高可靠性，最好选用带屏蔽层的电缆，每对电缆之间一定要靠紧，并且应在尽量靠近接收器的每对平行线正端和负端之间连接一个100Ω的表面贴终端电阻，该电阻可在设计时起到终止环流信号的作用。另外在接收端串接一个变压器可以减小干扰并避免LVDS驱动器和接收器地电位差所产生的影响。

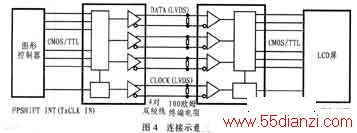

该芯片组的应用连接示意图如图4所示，设计时可参照该图进行。
5 结束语
本文介绍的LVDS传输套片还可运用于其它具有数字RGB视频接口的控制芯片。对于美国国家半导体公司出品的其它FPD链路专用LVDS传输套片，也可借鉴本文所介绍的方法来进行设计和调试。
