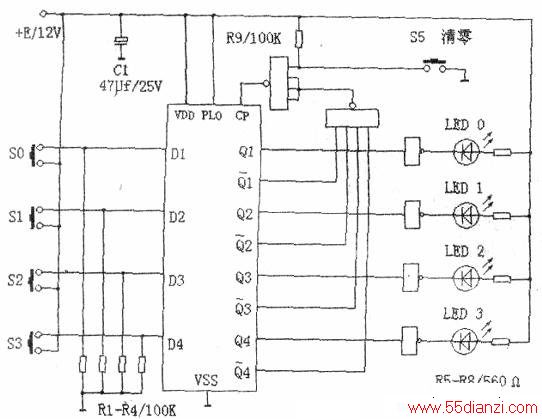

可鉴别四个被测信号D1、D2、D3和D4谁是第一个抵达D端的判别器如下图所示。测试前,将复位开关s5按下清零,由于CD4042的时钟端CP为高电平、POL端也置高电平,这时输入端的数据SO~S3为低电平,于是信号低电平输入锁存器,Q1—Q4均为低电平,电路处在等待接收信号的状态。当一旦四个被测对象中任一个先抵达,将其中一个开关接通时对应输出端Q输出高电平,经反相器驱动LED发光二级管,表示发光管所对应的输入被测信号第一个抵达。第一信号响应确定后,该位的Q端输出低电平,经二级门电路后使得CD4042的时钟端由高电平转为低电平,从而将CD4042电路从接收状态转为锁存,禁止以后被测对象输入锁存器。由于这一过程仅在200毫秒内可以完成,因此,这种第一判别器可以分辨200毫秒的时差。
