22英寸中华屏二合一电源维修资料

机芯编号

显像管或显示屏型号



行输出变压器型号



高频头型号

  图纸交换或购买 主要芯片

CPU：      小信号处理电路：          行场信号处理：        视频信号处理：        色彩处理电路：      数据存储器：

适用机型 　　LC19AS69、LC22CS26、LC22ES20GV、LC22ES61、LC22ES61GV、LC191TS66AB、LC19HS66B 性能数据



相关资料



备 注

　

www.55dianzi.com

　　该二合一电源的控制部分采用OB2269CP，逆变器控制电路采用TL494C集成电路。
　　

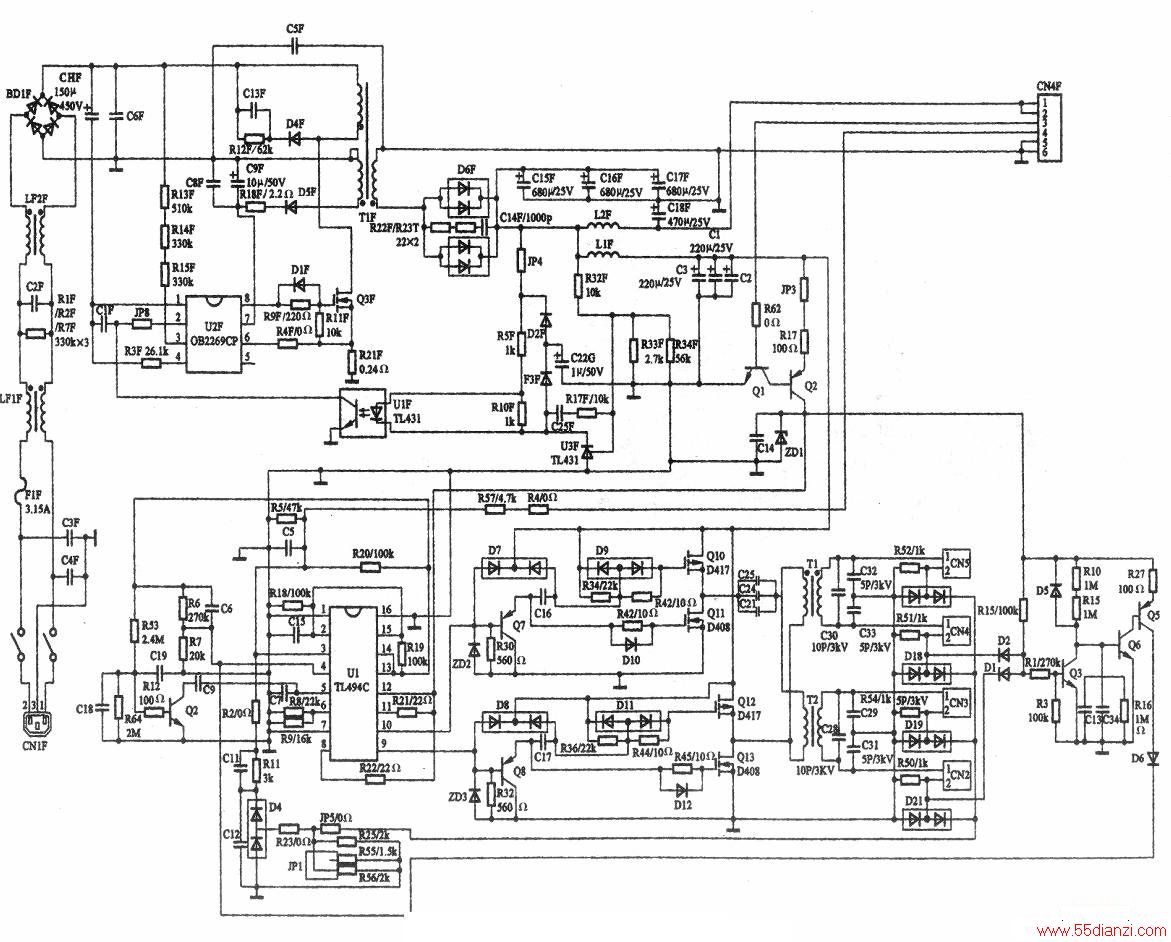

　　电路原理图如下图所示。

　　1．开关电源
　　
　　(1)信号流程
　　
　　交流220V电源接通后，电压通过EMI（电磁干扰）滤波器进入桥式整流器BDIF整流，经C11F电解电容滤波后，变为300V左右的直流电。在开关电源控制集成电路(OB2269CP)的控制下，其⑧脚输出频率为65kHz、宽度可调整的驱动脉冲，驱动功率开关管Q3F通断，在高频变压器的次级产生的输出，经过与次级相连的整流二极管D6F、D7F的整流，通过LC滤波后，输出的+12V直流电压分两路输出：第一路是经排插CN4F的①、②脚送到电视主板作为其工作电源；第二路则送到逆变器，作为逆变器功率开关管的工作电源。
　　
　　(2)稳压原理
　　
　　稳压电路由误差放大器U3F(TL431)和光电耦合器UIF(PC817)组成。取自R32F和R33F对输出12V的分压，加到采样放大器U3F，通过光电耦合器的隔离送至开关电源控制集成电路(U2F)的②脚，经芯片内部电路处理，控制功率开关管输出触发脉冲宽度，从而得到稳定的输出电压。
　　
　　(3)OB2269CP的供电电路启动时，其整流后的电源通过3个大阻值电阻R313F、R314F、R315F接至OB2269CP③脚作为启动电源，同时该脚也作为欠压检测端，工作电源由高频变压器次级通过D5F整流、R18F和C9F组成的滤波电路滤波后，送入OB2269CP⑦脚，作为OB2269CP的工作电源。
　　
　　(4)保护电路
　　
　　过载保护：采样电阻为R21F，它与功率开关管串联，当负载很重，如短路、采样电阻上电压达到阈值，信号送入芯片⑥脚，通过芯片内部电路处理，其⑧脚置低电平，将功率开关管断开，这样次级将无输出电压，而进入保护状态。
　　
　　过压保护(0VP)：当OB2269CP⑦脚输入的VDD超过25V的规定值时，过压保护启动，芯片OB2269CP⑧脚置低电平，关断功率开关管。
　　
　　欠压保护：当OB2269CP⑦脚输入的VDD低于10.5V时，欠压保护启动，芯片⑧脚置低电平，关断功率开关管。
　　
　　2．逆变器
　　
　　电路中用的控制集成电路(TL494)是脉宽调制(PWM)控制集成电路，它广泛用于推挽式、半桥式、全桥式开关电源，这里是用于逆变器。
　　
　　升压谐振电路是全桥式电路，Ul的⑨、⑨脚输出的PWM正、负脉冲驱动Q10、Q13、Q12、Q11轮流导通，频率约40kHz，具体工作频率由Ul⑤、⑥脚外接的电容、电阻值大小决定。
　　
　　完度调整(ADJ)：排插CN4F③脚输出的ADJ信号通过R57与R5分压后，加到U1的③脚，经U1内部PWM比较器控制输出脉冲的宽度，达到调整输出电流大小的目的。
　　
　　电流反馈调整：每一灯管都分别串接了R51、R52、R50、R54（为1kΩ）采样电阻。该电阻上的电流大小反映了灯的亮度，通过电阻转换成电压，经R24、R25分压后，又经过D4隔离，仍加到U1的③脚，经U1内部PWM比较器控制输出脉冲的宽度，稳定输出电流。
　　
　　负载不平衡保护电路：由于本机的变压器次级是C32、C33或C29、C31的串联，其中心点接地，当任一灯管不亮，会使采样电阻R51或R50上的电压下降，使D1或D2导通，Q3截止后，Q6基极电位升高导通，Q5也随之导通，电压通过D6加到U1的④脚，使U1进入死区，而停止工作。这时会出现屏幕亮一下，然后就“黑屏”的故障。
