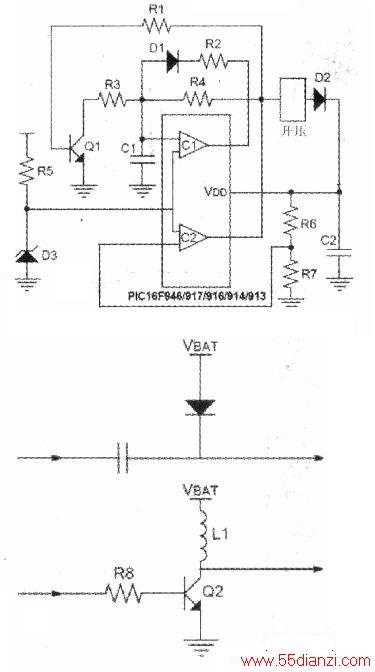

PIC单片机的最低工作电压为2.0V，但大多数低电压LCD显示屏的工作电压最多只能低至3V。在电池应用中，使电路尽可能长时间的工作非常重要。因此，要驱动LCD，需要使用升压转换器，将电压从2.0V升至3.0V。下图显示了一个实现该作用的电路。
在该电路中，同时使用了两个比较器。电压设置点由齐纳二极管D3的值和R6:R7处的电压决定。电路的其余部分构成一个简单的多谐振荡器，用于模拟升压电路。升压电路可以是基于电感的电路，也可以是基于电容的电路。当输出电压过低时，多谐振荡器会开始振荡，导致电荷聚集在C2中。随着C2电压的升高，多谐振荡器只会偶尔工作，以维持C2的所需电压。
下图显示了两种构成升压转换器的方法。第一个电路只是一个开关电容类型的电路。第二个电路是标准的电感式升压电路。
这些电路通过升高VDD发挥作用。这使VLCD处的电压可以超出VDD。
