一款优秀的产品要有友好的人机界面，而传统的显示单元一般采用LED数码管，能表达的内容实在少的可怜．如果给您开发的产品换上LCD大屏幕作显示单元，绝对是锦上添花，会让您的产品提升到一个新的档次，下面详细为您介绍128×64LCD的应用方法，并为您提供完整的软件代码您完全可以把这部分代码作为一个模块，原封不动地添加到您的开发项目中，然后在您的主函数中直接调用此显示子函数即可．

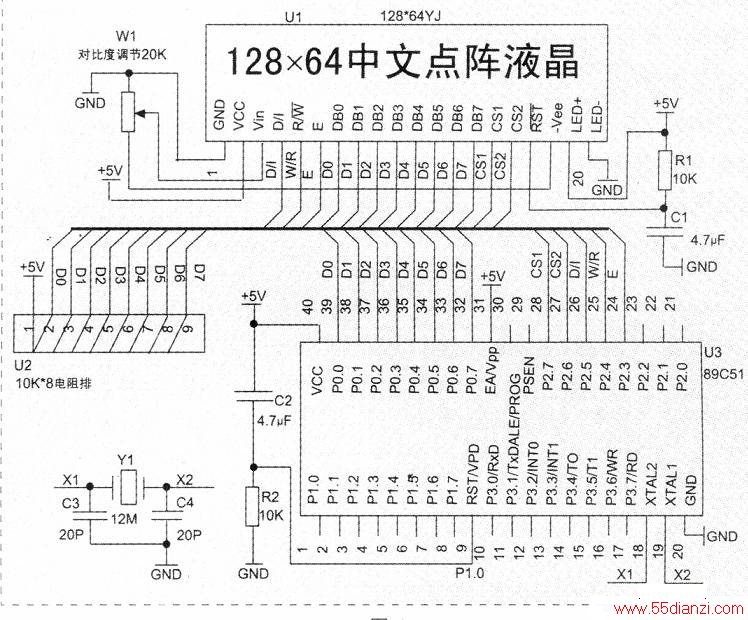

典型的应用电路如下图所示。本实验板上CPU采用新型51系列单片机STC89C58RD+。
按一图在万能板上焊接，其中LCD模块插在下边的20P插针上。

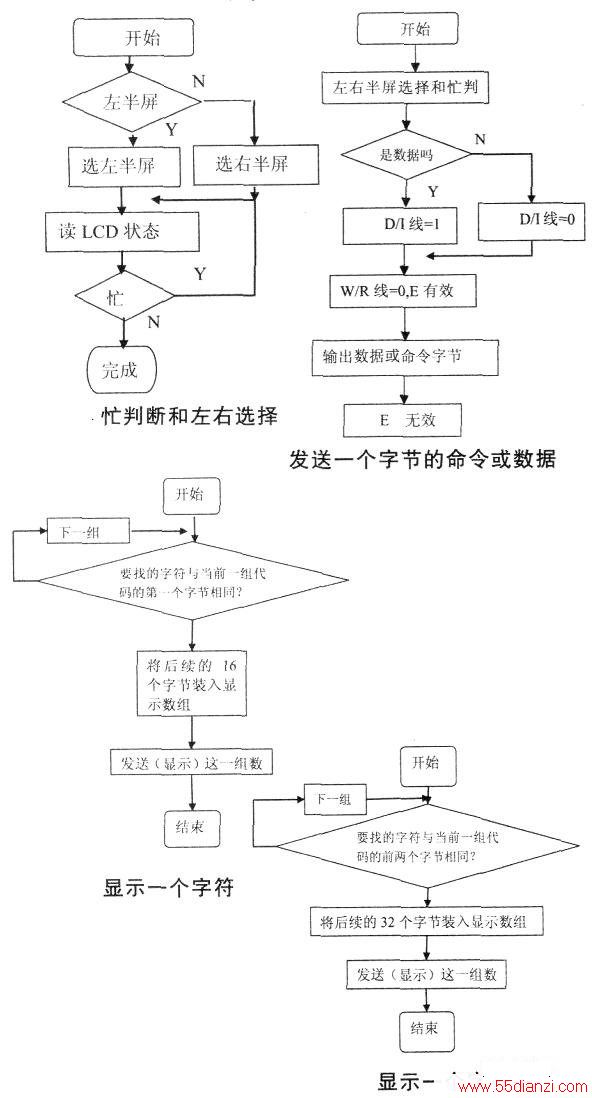

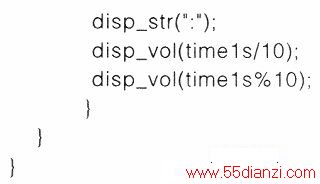

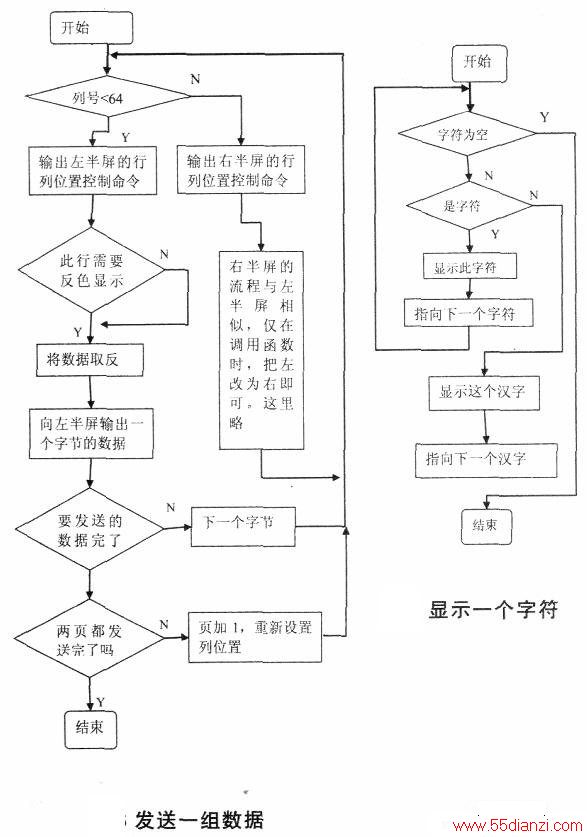

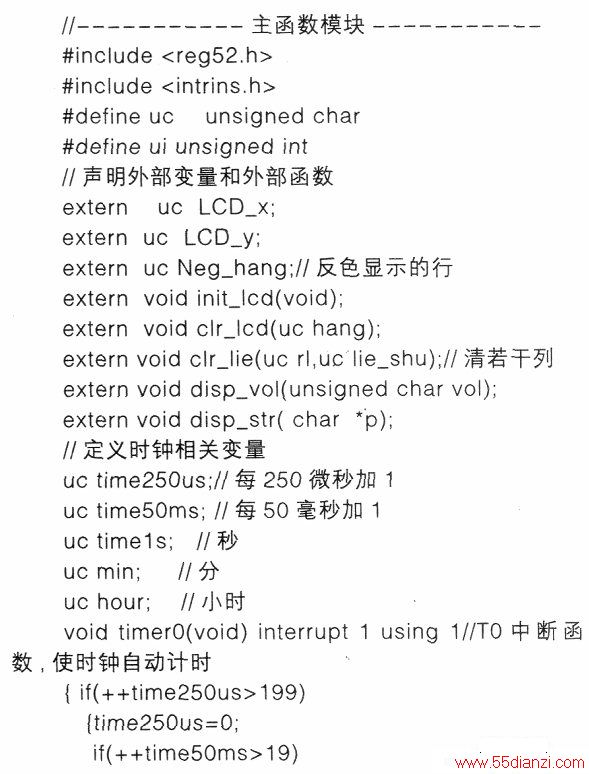

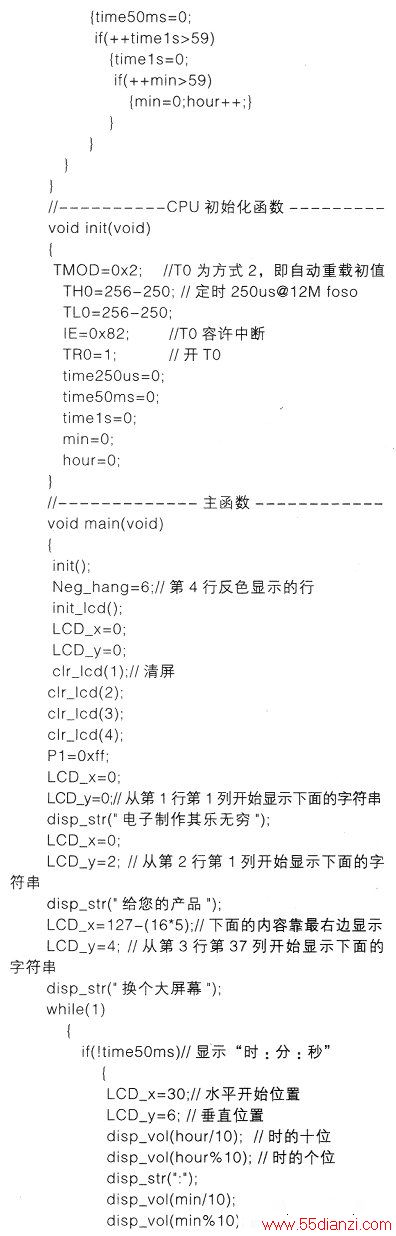

以下是基于本硬件的软件。软件分两个部分，并放在两个C源文件中，第一部分为液晶模块驱动。第二部分为主函数。第一部分包括以下几个功能模块：1，忙状态判断及左右半屏选择；2，发送一个字节的命令或数据；3，输出一组数据，4，显示一个字符；5，显示一个汉字；6，显示一个字符串；还包括一个字符点阵数组，一个汉字点阵数组。各功能模块的流程图如下。在第二部分的主函数中除了调用LCD驱动函数外，还添加了一个小钟表函数，可以实现日常计时。具有一定的趣味性和实用性。
代码中字形代码的提取：网上字形代码提取软件很多，可免费下载。本软件使用的是“字模提取V2.1”自带使用说明，点下方“简介”即可查看。
输入需要的文字后，按CTRL+回车，即可看到点阵效果。点“取模方式/C51格式”，即可生成点阵代码，将其复制到点阵数组中，然后，在每一个字的字点阵代码前面加上带双引号的原字即可，（如上述代码中所示）。以便软件运行时能查找到该字。
