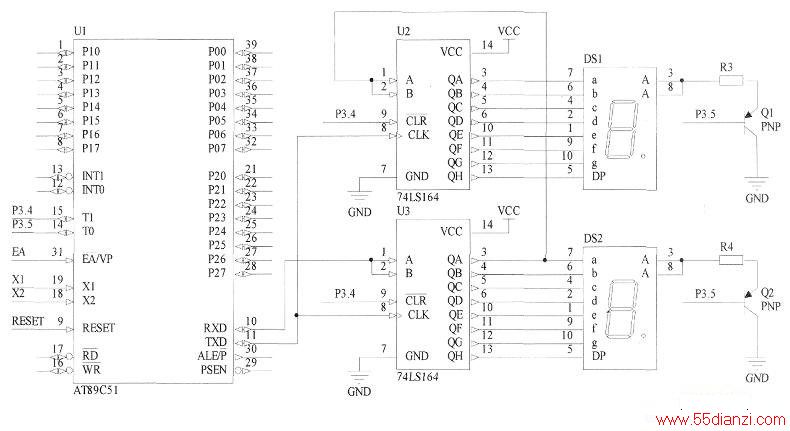

用单片机驱动LED数码管有很多方法，按显示方式分，有静态显示和动态（扫描）显示，按译码方式可分硬件译码和软件译码之分。本实例用两片74LS164采用动态扫描的方法驱动两个7段数码管显示，如下图所示。因为74LS164没有数据锁存端，所以数据在传送过程中，数码管上有闪动现象，驱动的位数越多，闪动现象越明显。为了消除这种现象，可以在电路中增加一个PNP型的三极管来控制数码管的接地端，这样在数据传送过程中，关闭三极管使数码管断电而不显示，数据传送完后立刻使三极管导通。这种办法可驱动十几个74LS164显示而没有闪动现象。

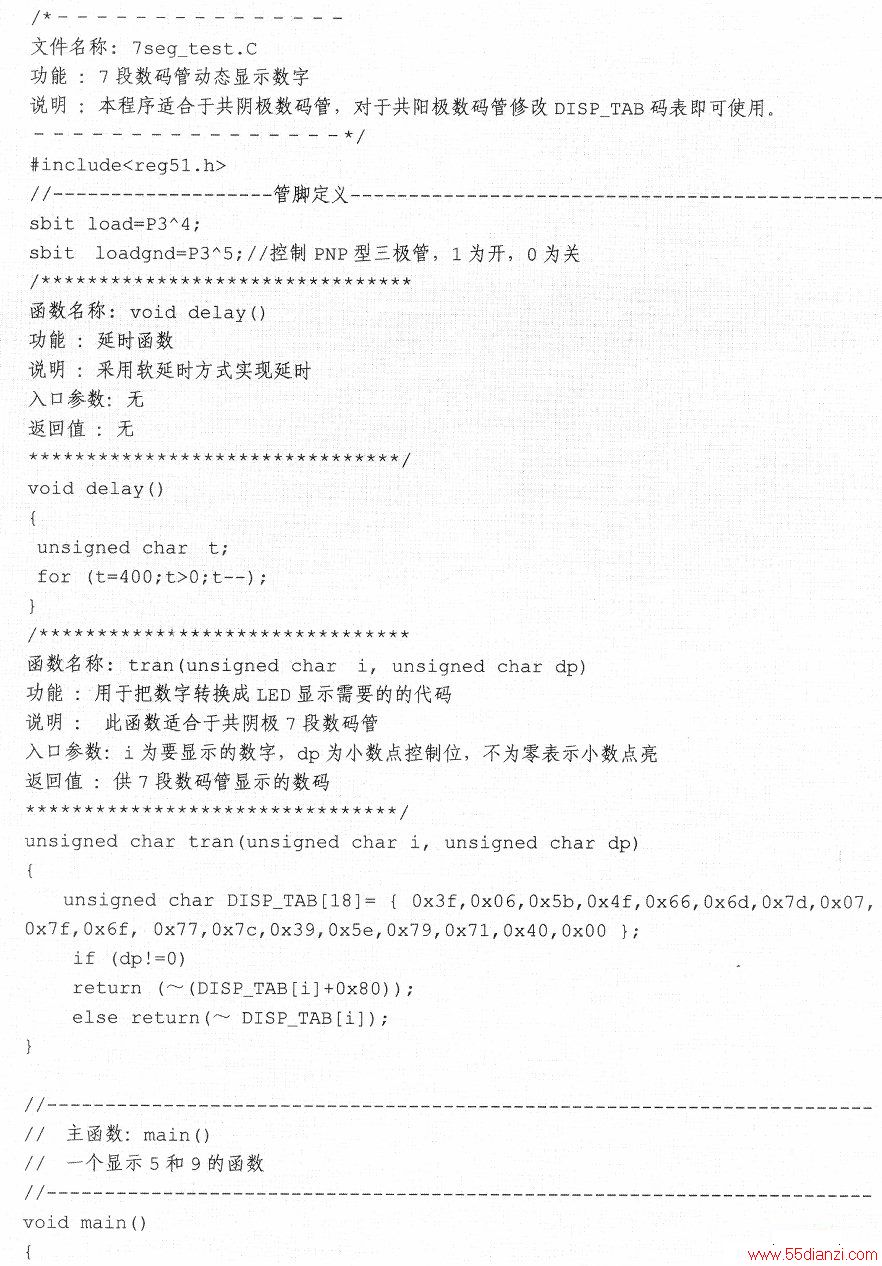

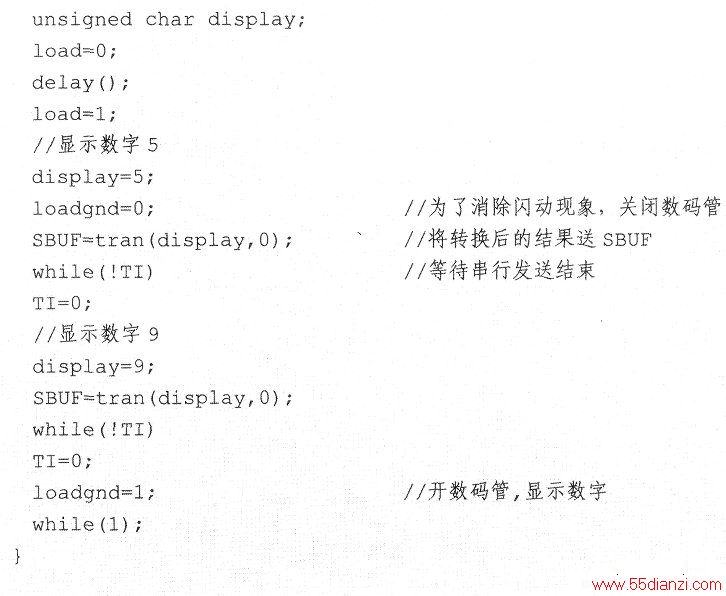

本实例采用动态刷新方式在两个7段数码管上显示数字，P3.4用来控制741s164的清零端，用两个PNP三极管来控制数码管的通电，从而消除在传输数据的过程中数码管的显示抖动问题。程序代码：
