由CL102组成的四位计数显示电路

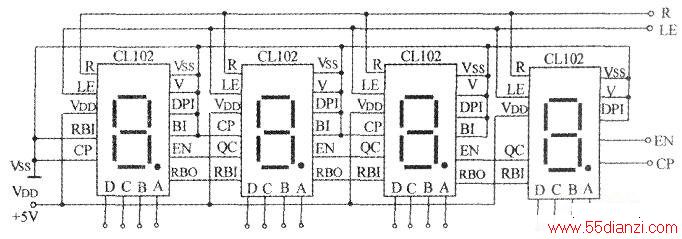

　　下图是由四块CL102组成的四位计数显示电路。低位CL102的进位端QC与相邻高位CL102的EN端相联，实现进位。最高位的RBI直接接低电平，高位的RBO与相邻低位的RBI相联，实现多位无效零消隐控制。时钟由最低位CL102的CP或EN端输入。所有R端及LE端分别联在一起，作为统一的复位及锁存控制信号。另外，若某位需要小数点，将该位CL102的DPI接高电平即可，但应注意小数点右边各位CL102的RBI和RBO的连接方法与小数点左边刚好相反，即最低位的CL102的RBI接低电平，低位的RBO与相邻高位RBI相联。按上述级联方法即可组成所需的多位计数显示电路模块。
