LED虚拟像素显示屏的原理

     虚拟像素显示屏的原理

     虚像素LED显示屏是利用软件算法控制控制发光管，并使发光管参与到多个相邻像素的成像，虚拟屏是用较少的灯管实现较大的分辨率，可以使LED显示屏的像素分辨率提高4倍。
      虚拟像素显示的定义

     显示单元中每一点的红、绿、蓝显示组成部分均匀分布，以配合像素的混色效果；虚显示点的表征颜色由相邻的红、绿、蓝像素混色构成。 虚拟像素的点是分散的，实像素的点是凝聚的。虚拟像素的发光点在灯管间，实像素的发光点在灯管上。

     虚拟象素的实现方法

　　按2红1绿1蓝设计好模组，那么实点与虚拟点的换算关系为：ｍ=2ｍ-1，m为虚拟点，n为实点 。例如当m=3时，实点像素为3×5点阵，虚拟像素为5×9点阵。由此我们可以得到，如果 n是行LED灯管数、m是列LED灯管数，那么实像素显示的像素点是m×n ，虚拟像素显示的像素点是（2n-1）×（2m-1），这样当m和n足够大时，就约等于2n×2m,也就是4m×n,所以是实像素的4倍 。

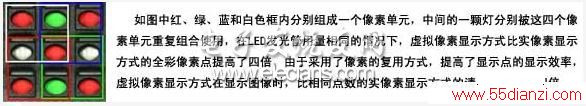

图1 虚拟像素实现原理

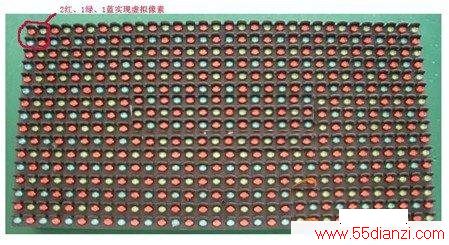

图2 虚拟像素显示屏的模组

　　分析图2 中的模组，以绿灯为例，行有16颗灯，列有8颗灯。故其实点像素为16×8。因为采用了虚拟像素技术，其实际像素点数为（16×2）×（8×2），即增加了4倍。

    　　　　LED显示屏虚拟技术实现过程分析

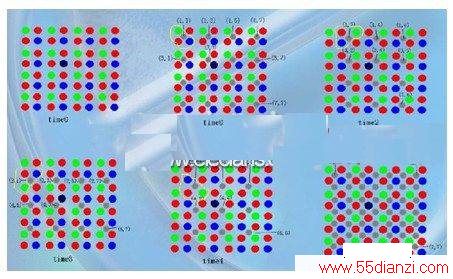

图4  LED显示屏虚拟技术显示过程
