松下42P280C等离子屏模组的SC板、SS板、寻址板、上缓冲板SU、下缓冲板SD都是在逻辑板（D板）发出的时序脉冲驱动下有条不紊地工作。D板发出的多路时序脉冲送到SC板后，首先进入SC板内缓冲放大器进行缓冲放大，放大后的信号再送往后续电路进行处理。
SC板内的缓冲放大器由三个运放集成块IC16561、IC16562、IC16563和相关的元件组成。由于缓冲放大器的作用是对D板送来的时序脉冲进行整形、电流放大，不改变波形的频率和形状，因此电路极为简单。下面分别对这三块缓冲放大IC组成的电路进行介绍。
1．IC16561组成的缓冲放大器
IC16561是一个20脚贴片lC，(20)脚接5V电源，内部8个缓冲放大器分成1A、2A两组，第一组1A由①脚进行功能控制。当①脚接低电平时，第一组缓冲器正常工作。第二组2A由(19)脚进行控制，当(19)脚接低电平时，第二组缓冲器正常工作。本电路中将①、(19)脚接地，这样开机后只要5V电源加到IC上，内部的8个缓冲器就能开始工作。
SC板通过插座(SC2f))与D板（逻辑板）相接。D板送来的OC1脉冲、CLK脉冲、SIU脉冲、SID脉冲分别加到IC16561的②、④、⑥、⑧、(13)脚，经内部缓冲放大后分别从(18)、(16)、(14)、(12)、⑦脚输出送往SD板。D板来的CERS脉冲加到IC16561的(11)脚，经内部缓冲放大后从⑨脚输出，然后经电阻R16635加到Q16608的基极，作为转换Q16601的时间常数和激励脉冲幅度的控制信号。由SC板内后面的保护电路PC16480产生的MAIN STOP0信号，加到IC16561的(15)脚，缓冲放大后从⑤脚输出，然后分为两路：一路经R16476、D16480、插座SC20的(20)脚送往D板内CPU，作为进行灯闪7次的保护信号；另一路经R16590加在缓冲放大器IC16562的①、(19)脚，作为控制该缓冲放大器工作状态的控制信号。

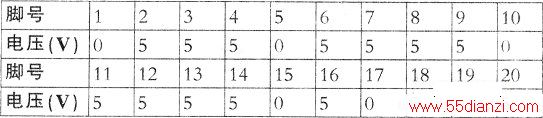

IC16561各脚工作电压见下表。
2．IC16562组成的缓冲放大器
IC16562与IC16561型号相同，内部共有8个缓冲器，分成1A、2A两组，每组各有一个使能控制端，两个使能控制端与后面保护电路MAIN STOP相接。这种电路结构告诉我们，后面的扫描电路发生故障导致保护电路启动时，该电压会变为高电平，此时8个缓冲器会停止工作，切断D板送来的驱动控制脉冲。正常工作时，两个使能端子为低电平，IC内的8个缓冲器正常工作。
IC16562输入／输出信号如下：D板送来的CEL脉冲、CPH2脉冲、CPH1脉冲、CML脉冲、CSH脉冲、CSL脉冲、CMH脉冲、CML脉冲分别加到输入端②、④、⑥、⑧、(11)、(13)、(15)、(17)脚，经内部缓冲放大后从(18)、(16)、(14)、(12)、⑨、⑦、⑤、③脚输出，送到后面的扫描波形形成电路。

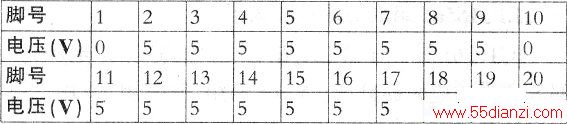

IC16562各脚工作电压见下表。
3．IC16563组成的缓冲放大器
IC16563内含有6个反相放大器，(14)脚接5V电源，⑦脚为接地端。IC内部第6反相放大器没有使用，其余5个正常工作。
D板送来的SCSU脉冲加到输入端(11)脚，经内部反相缓冲后从⑩脚输出，送到本板后面的扫描波形形成电路。来自本板故障检测电路IC16581输出的灯闪6下保护信号加到该IC的⑨脚，经内部反相放大后从⑧脚输出，然后送往D板内的CPU，CPU据此进行灯闪6下后保护。D板送来的CQR3脉冲、CQR4脉冲、CQR5脉冲分别加到输入端①、③、⑤脚，经内部反相缓冲后分别从②、④、⑥脚输出，然后送到本板后面的VSET2形成电路。

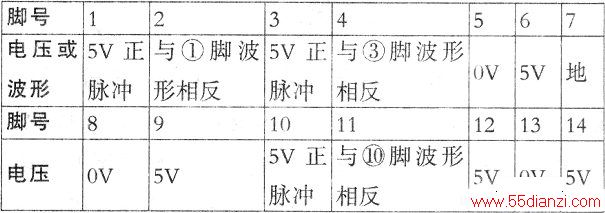

IC16563各脚电压和波形说明见下表。
从上面、的分析可以看出，SC板中由IC16561、IC16562、IC16563组成的缓冲放大器的主要作用是对D板输来的控制信号进行放大，然后送往本板的后续电路和SD板，同时也将反映本板工作状态的保护信号送往D板。在三个缓冲放大器中，IC16561、IC16563的工作状态不受D板输出的控制信号和后续保护电路的控制，外加供电加上后，即可进入正常工作状态。IC16562组成的电路则不然，它只有在SC板的其他电路无故障的情况下才能正常工作。
