Q16451的e极没有接地，而是接在了能量回收电容正极之上，因此，该管的驱动电路也不能采用固定的15V电源供电，而应当采用悬浮电源自举升压供电。下面详细介绍一下这个电路：前面介绍过，16V-F电源是一个悬浮电源，它是悬浮在VAD电源之上的，即16V-F电源的负极接在VAD电源的负极之上。能量回收电路中的R16509上端接在16V-F电源的正极，D16523、C16525构成开机启动时的自举升压电路。R16465～R16468、D16466、C16525构成正常工作过程中的升压电路。
在刚开机时，能量回收电容C16631、C16632、C16633上的电压还没有达到VSUS电压的中点电压103V，而是OV。因此，VSUS电源肯定要通过R16468、R16467、R16466、R16465对能量回收电容充电，使能量回收电容上的电压逐渐升高，直到升高到103V。
在能量回收电容上的电压为OV时，升压电容C16525充电的电流方向是16V-F正极→R16534→D16534→R16509→D16523→C16525→能量回收电容上端一下端一地。上述电流给升压电容C16525充电，该电容两端的电压，作为驱动管Q16551内NPN管的电源，以激励大功率开关管Q16451的饱和导通。
R16468(82kΩ)、R16467(82kΩ)、R16466(56kΩ)、R16465(27kΩ)组成的串联电路的一端接VSUS电源，下端接在能量回收电容的上端，因为VSUS电源是200V，能量回收电容上的电压是103V，可以计算出：
R16465两端分压=10.6V。这个10.6V电压经D16466加到升压电容C16525两端进行滤波，得到直流电压加到驱动管Q16551内NPN管的c极，从e极输出后，加到大功率开关管Q16451的G极，使大功率场效应管Q16451快速进入深饱和导通状态，减小开启损耗。
在IC16521⑧脚输出高电平时，该高电平经R16551加到Q16551内NPN管的基极，NPN管饱和导通，其c极加的10V电源从e极输出，加到Q16451的G极，该管快速进入饱和导通，把屏幕上残余的电荷通过Q16451，充到能量回收电容上。当IC16521⑧脚输出低电平时，低电平加到Q16551内PNP管的基极，该PNP管进入深饱和导通，大功率场效应管Q16451的G极上存储的电荷，通过R16451→PNP管e极→c极→地→Q16451的e极，构成闭合的放电回路。由于PNP管导通时内阻极小，因此，可极快地放掉存在Q16451G极上的电荷，使该管快速截止，减小大功率场效应管的关断损耗。

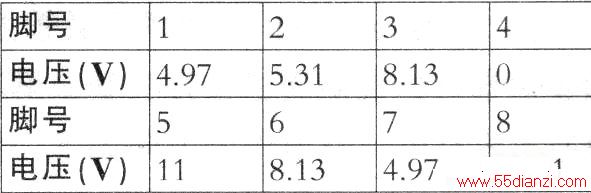

能量回收电路中的自动故障检测电路：电路主要由IC6581组成。IC6581的工作电压如下表所示。
能量回收电容上的电压，向下加到绿色发光管D16583正极，正常工作表4IC16581各脚工作电压时，能量回收电容上的电压为103V，103V电压经电阻R16582、R16583、R16584分压后在R16584上的电压是8.179V，这个电压加到IC16581⑥、③脚。IC16581为双运放电路（A运放、B运放），两个运放组成一个电压比较器的窗口电路，15V电压经R16585、R16586、R16593分压后得到两个电压分别作为窗口电压的上门限和下门限电压，上门限电压为10.6V，下门限电压为5.12V。上门限电压加到IC16581⑤脚B运放的同相输入端，下门限的电压加到IC16581②脚A运放的反相输入端，来自能量回收电容上的中点电压经分压后分别加到B运放的反相输入端⑥脚、A运放的同相输入端③脚，A运放的输出端①脚和B运放的输出端⑦脚相连，①、⑦脚输出的信号加到缓冲器IC16563⑨脚，经内部反相放大后从⑧脚输出，送往信号板（A板）内的CPU电路，以检测SC板内能量回收电路是否存在故障。能量回收电路正常工作时，经电阻分压后加到IC16581③、⑥脚电压是8.2V，这个电压高于低门限电压，低于高门限电压，正好处于窗口电压之内。因此，A、B两运放器输出端①、⑦脚都是高电平5V。该高电平加到IC16563的输入端⑨脚，经内部反相后，从⑧脚输出低电平送往信号板（A板）内CPU，CPU据此判断能量回收电路工作是否正常。
