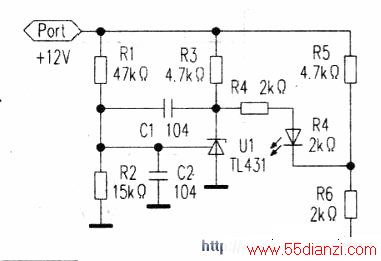

本电路用于寻星仪，其作用是检测电池的电压，估测出电池的剩余电量，当电量剩余约三分之一时，指示灯就亮。检测精度为O.lV．核心元件Ul是很常见的舍有基准电压源和误差放大输出的IC。
电池的电压经Rl和R2分压，加在Ul的输入端。以3个串联的锂电池为例，当电量剩余约三分之一时，电压就会降到10.8V。UI输出端的电位被R3上拉．指示灯LEDI亮。Cl和C2分别是消振和消杂波电容。
