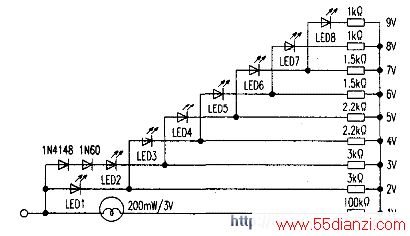

设计稳压电源、充电器等电路及使用充电电池时,都希望能随时了解电压的变化情况。使用几个发光二极管即可直观地膜割出l、2、3、4等电压数字,贴在发光管前面,电路中的电压变化就随时显现在眼前。电路中1V段使用1个3V小电珠指示,其余2~9V段分别用8个发光二极管显示。1N4148可用lN4000系列代替,IN60可用2AP9或锗三极管的ce、cb结代替。
