通常，可以利用805l单片机的串口通讯方式0，通过74LSl64驱动来实现7段LED数码管显示。采用上述方法的缺点是，当需要显示的LED数码管位数过多时，整机的成本及电路的复杂性将大大提高。
本文介绍的方法仅用1只74LS164就能驱动8只LED数码管，若使用3只74LSl64便可驱动24只数码管。本电路适用于对显示速度要求不高的场合。

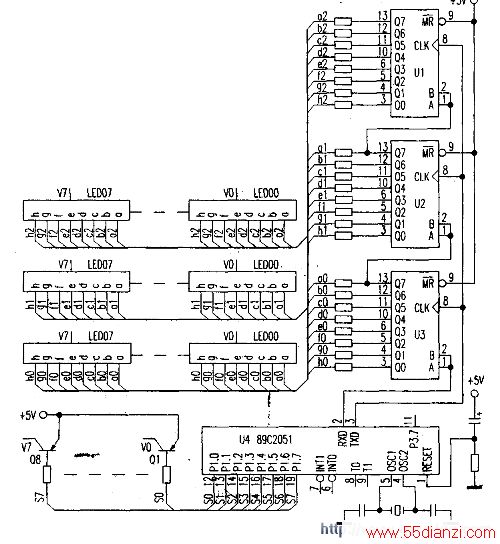

电路原理图如附图所示。24只LED数码管分成3组，每组8只，每组中8只LED数码管的相同段码连在一起，由l只74LS164驱动，而3l组。LED数码管的位码（D7～D0共阳揣）由8只PNP三极管驱动，接收从89C2051的Pl口送出的8位位扫描信号。
单片机89C2051的串口工作在方式0。开始时先关闭所有的位选通输出（LED全灭），MCU串行传送3个字节段码到D7位的3只LED上，接着置P1口的D7位为低，送出位选通信号，然后延时一段时间后关闭选通信号。依次传送剩余的7个字节的段码和位选信号一个显示过程结束。
由于该电路是以动态扫描方式工作的，耗电极低，实测24只LED数码管全亮时，耗电不超过0.5A。
