该水位指示器的一大特色。是两只感测探头采用通过水槽的方波信号构成回路,方波信号不会引起水的电解,因而不会腐蚀电极。

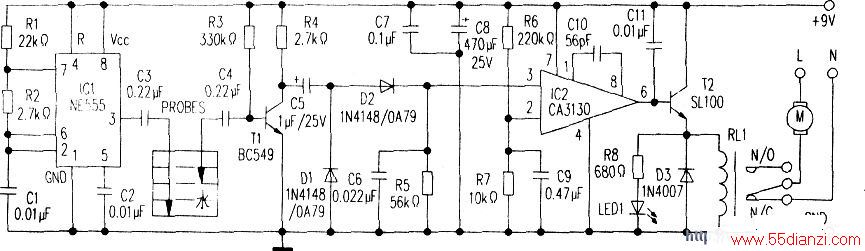

水位指示器由振荡器、放大器、整流器、比较器和继电器驱动电路组成。振荡器由NE555 芯片(ICl)接成多谐振荡器,产生约5.25kHz的方波,连接至水槽中较深的电极。
另一电极安置在水槽的顶部,它只有在水槽中充满水时才能接触到水。并通过c4连接到晶体管T1的基极。
当水槽充满水时,5.25kHz的方波信号经下探头、水、上探头至Tl放大,放大届的信号用D2整流。再送至由运放CA3130组成的比较器电路(IC2),使其输出变高电位。
于是T2导通,驱动继电器RIJl,其接点将抽水马达的电源自动切断。并使LEDl发光,指示水槽中的水已经充满。如果你还想要声音指示,只要在继电器两端并接一只蜂鸣器就可解决。
电路用9V电池供电,也可采用普通的交流适配器供电。
