彩色STN图形液晶显示模块外配QPYD系列液晶控制板的应用电路示意图如图1（见上期），QPYD控制板与液晶模块的接口按照上期“QPYD系列液晶显示控制板使用说明”3条中的定义接线即可，QPYD控制板与MPU的接口技术分硬件和软件，是应用的关键，下面详细介绍。
本节所涉及电路均为精电蓬远公司测试板电路，其中8031时钟晶振为10M，与QPYD板的连接方式有两种，直接控制方式和间接控制方式。
（一）直接控制方式

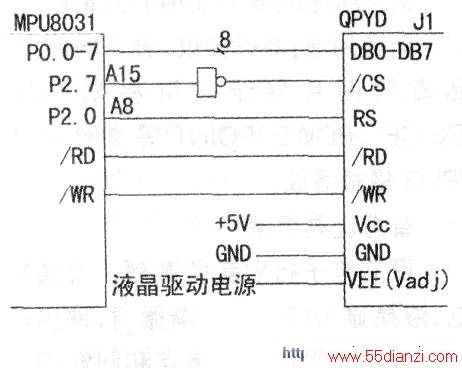

QPYD控制板遵循80时序，所以可以直接与8031利用总线方式通信，见下图所示。

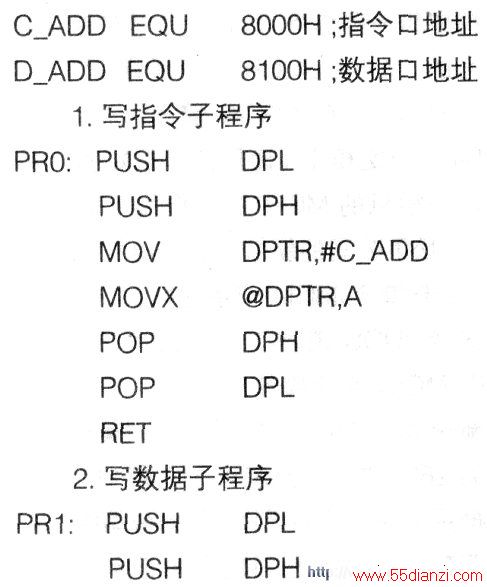

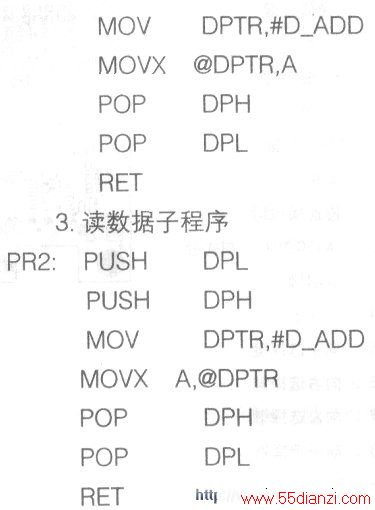

基于上图，直接控制方式基本的驱动子程序如下：
直接方式驱动子程序：
（二）间接控制方式

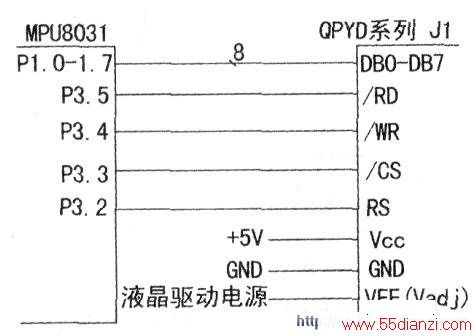

间接控制方式是MPU通过对I/O口的位操作模拟QPYD控制板需要的操作时序，从而间接实现对QPYD控制板的控制。根据需要，并行接口需要一个8位的I/O数据接口和一个4位的I/O控制接口。如下图所示，8031的Pl口作为数据总线，P3口中4位作为读、写，片选及寄存器选择信号。

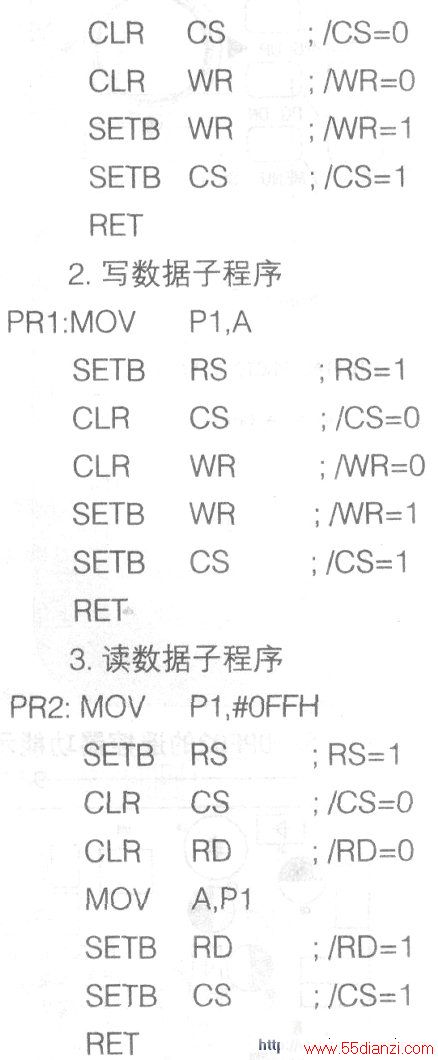

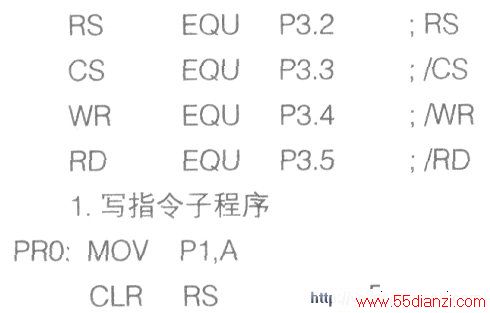

MPU通过间接方式与QPYD系列液晶显示控制板通信，要对其时序关系有一个清楚的了解，并在程序中明确地反映出来（参见上期QPYD系列控制板与微处理器的接口时序）。基于上图，间接控制方式基本的驱动子程序如下：

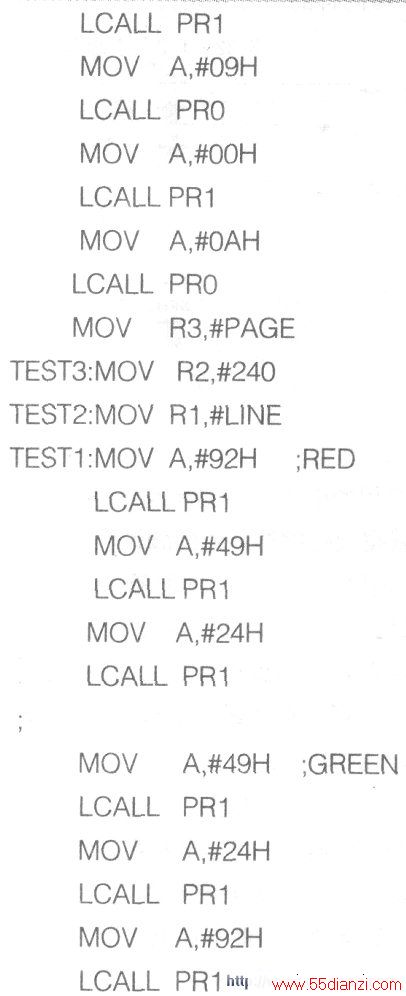

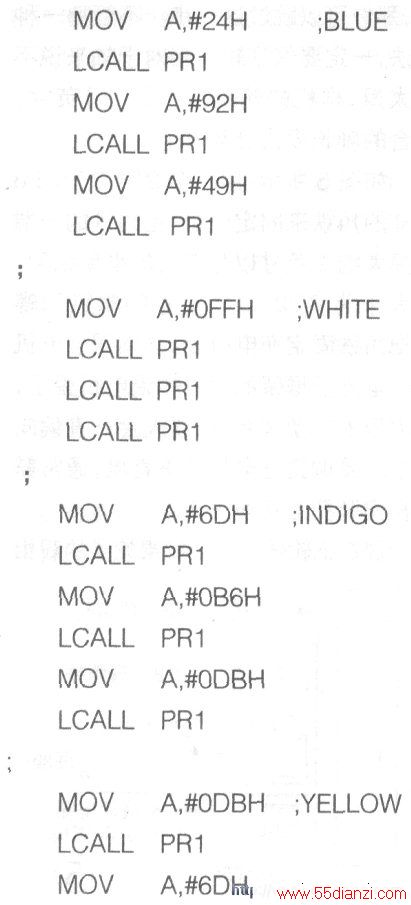

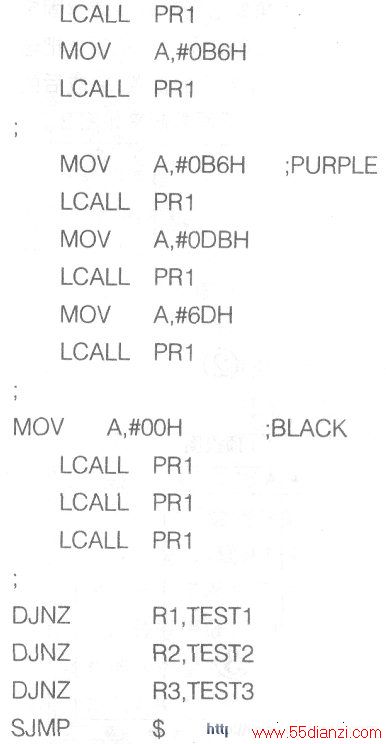

(三）测试程序

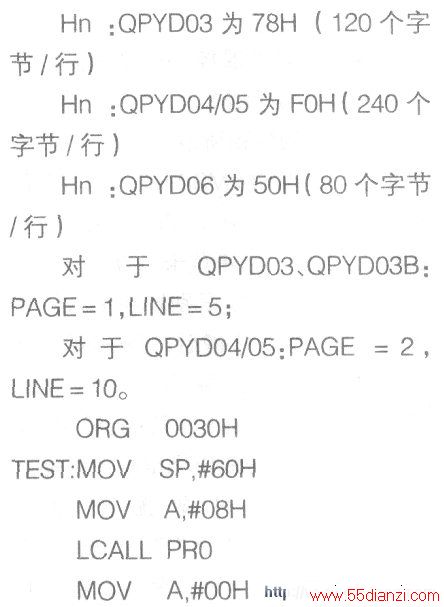

本节的测试程序，是基于上两节接口电路和驱动子程序，适用于用QPYD03、QPYD03B、QPYD04/05控制板管理的彩色液晶显示模块。程序中的Hn参数根据QPYD控制器而定，如下赋值，
程序运行完毕后，屏上呈现红、绿、蓝、白、青、黄、紫、黑交替出现的竖向彩道。
