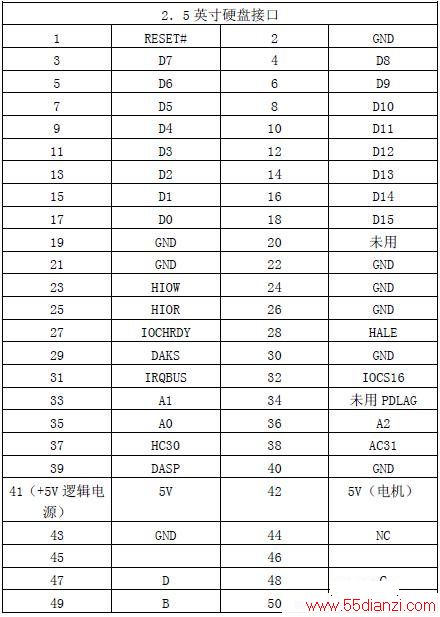

硬盘接口引脚定义
2.5英寸笔记本硬盘一般使用50针连接器，其中41脚一般为驱动逻辑（电路板）提供+5V电压，
42脚为电动机提供+5V电压（2。5英寸驱动器使用+5V电动机，而台式机硬盘一般使用+12V电动机）。
①数据DO-D15是主机和驱动器之间的双向传输线。
②RESET:是上电时主机送来的信号，使驱动器复位，其后保持高电平。
③写选通HIOH:当低电平有效时，把主机送来的数据写入寄存器或驱动器的数据寄存器。
④读选通HIOR:当低电平有效时，读某个寄存器或驱动器的数据寄存器。
⑤地址锁存允许(HALE):用于锁存地址信号。
⑥中断请求IRRBUS:它是驱动器向主机发送中断请求信号。
⑦I/O芯片选中(IOCS16)，通知主机，16位寄存器已经选中，驱动器准备发送或接收16位数据。
⑧地址信号AO-A2
⑨片选(HCSO，HCS1):是主机地址译码后得到的先选信号，选择可直接存取的寄存器。
