以上的RS232/RS485转换电路上采用从计算机串口偷电技术，市场上称之为“无源RS232/RS485转换电路”，而“有源RS232/RS485转换电路”，电路
原理图与上图差不多，只是
电源部分改点而已，有兴趣的朋友可以到网上搜索下这方面的
资料，很多的。
面对市场，我们提供“无源RS232/RS485转换电路”、“有源RS232/RS485转换电路”，对于工程应用上，我们还有导轨式的安装方式，工程上安装、维护都比较方便。有做工程的朋友如果有需要，可以跟我或者我们公司销售部联系。
五、485工作站

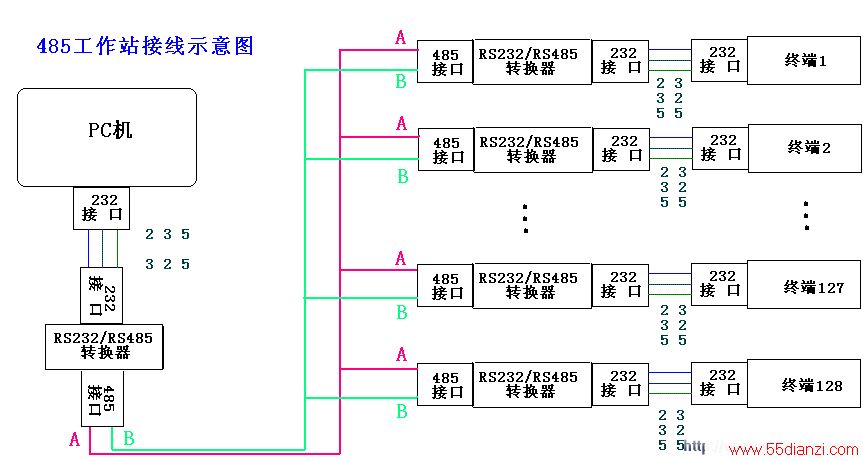

由于232是点对点的通信，不能实现多机之间互相通信，而485就可以实现多机通信，因此，越来越被多数工程师所采用。485工作站示意图如图
现在市场上有很多设备都同时带有232接口与485接口，比如华为的光端机。很多设备都说带485接口，其实就是把S232/RS485转换电路集成到设备上。
示意图中，也可以把PC机当成一个终端设备。在整个工作站中，只要终端设备具有共同收与发的协议，中间的区别只是设备地址不同的话，那任意一个终端设备都可以对其他终端设备进行操作。
这个跟我们
电脑网络中的局域网很像吧，时不时的到“网上邻居”玩玩也是挺好玩的。
六、工程应用案例一：高速公路监控系统
在高速公路收费站，一般在它附近两公里内，必然要安装一些必要的监控设备，以便及时掌握路况信息，并对突发事件进行处理。
监控设备到监控中心，通信线路很多采用多种方式，有光纤传输，232接口加猫，485工作站方式等等。这里主要对工作站方式做个说明。
第一，监控中心有PC机，PC机主要是对底下终端设备操作，有下发
指令与读取数据的功能。
第二，终端设备一般有线圈式车辆检测器，微波车检器，广场云台摄像机，气象仪，可变情报板，可变限速标志，外场监视摄像机，等等。
第三，PC机通过不同的协议就可以跟这些终端设备进行通信。
实际上，在工程上很多都是采用光端机传送的，加入光端机的方法也是非常简单的，只要串在AB线两端即可。
